Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F NEW
| Основные характеристики | Значения |
| Длина стола, мм | 1000 |
| Ширина стола, мм | 500 |
| Максимальные обороты шпинделя, об/мин | 10000 |
| Мощность двигателя, кВт | 7,5 |
Все характеристики >>
НАЗНАЧЕНИЕ:
Вертикальные обрабатывающие центры TOPMILL 850 предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Основные выполняемые операции: фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
METALTEC серии TOPMILL 850 – это высокотехнологичный станок, который применяется в различных отраслях:
- аэрокосмическая отрасль - обработка деталей двигателей, элементов планера, крепёжных узлов из лёгких сплавов;
- автомобильная промышленность - производство коробок передач, блоков цилиндров, шасси и других прецизионных компонентов;
- производство пресс-форм - изготовление матриц и пуансонов для литья и штамповки с высокой точностью геометрии;
- медицинское оборудование - обработка хирургических инструментов, имплантатов и диагностических приборов из нержавеющей стали и титановых сплавов;
- машиностроение - универсальное применение для серийного и единичного производства деталей любой сложности.
СТАНДАРТНЫЕ ВИДЫ ОБРАБОТКИ:
| Основные параметры | TOPMILL 850F NEW |
| Система управления | Fanuc |
| Размеры рабочего стола, мм | 1000 × 500 |
| Наибольшая нагрузка на стол, кг | 580 |
| T‑пазы стола, мм | 5–18 × 100 |
| Перемещение по оси X, мм | 800 |
| Перемещение по оси Y, мм | 500 |
| Перемещение по оси Z, мм | 500 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 120–710 |
| Расстояние от шпинделя до колонны, мм | 570 |
| Направляющие перемещения, X / Y / Z, мм | 30 / 30 / 30 |
| Шарико‑винтовые пары, X / Y / Z, мм | 40 |
| Точность позиционирования, мм | ± 0,005 / 300 |
| Повторяемость, мм | ± 0,003 / 300 |
| Шпиндель — ременной привод | |
| Обороты шпинделя, об/мин | 10 000 |
| Крутящий момент, Нм | 35,8 |
| Внешний диаметр шпинделя, мм | 150 |
| Мощность главного электродвигателя (пост. / 30 мин.), кВт | 7,5 / 11 |
| Инструментальная система AIMATCH | |
| Тип хвостовика инструмента | ВТ40 |
| Ёмкость магазина инструмента | 24 |
| Максимальный вес устанавливаемого инструмента, кг | 8 |
| Максимальный диаметр устанавливаемого инструмента, мм | 80 / 160 |
| Максимальная длина устанавливаемого инструмента, мм | 300 |
| Время смены инструмента (полный цикл / замена), сек | 10 / 2 |
| Давление воздуха, МПа | 0,6 |
| Скорость перемещений | |
| Быстрые перемещения по осям Х / Y / Z, мм/мин | 24 000 / 24 000 / 20 000 |
| Скорость обработки, мм/мин | 10 000 |
| Серводвигатели (SIEMENS), кВт | 1,8 / 1,8 / 1,8 |
| Система охлаждения | |
| Объём бака, л | 110 |
| Макс. давление, бар | 2 |
| Мощность помпы СОЖ, кВт | 0,45 |
| Энергопотребление | |
| Напряжение, В / Частота, Гц | 380 ± 10 % / 50 ± 10 % |
| Общая установленная мощность, кВт | 18 |
| Габаритные размеры | |
| Длина, мм | 3100 |
| Ширина, мм | 2350 |
| Высота, мм | 2450 |
| Вес, кг | 5100 |
Нашли ошибку в описании? Сообщите нам!
КОМПЛЕКТАЦИЯ:
| № | Наименование | Спецификация | Информация |
| 1 | Шпиндель | BT40 | |
| 2 | Магазин автосмены инструмента | BT40 - 24T | |
| 3 | ШВП по оси Х / Y / Z | Класс точности P4 HIWIN / PMI | |
| 4 | Подшипник винтовой | HIWIN / PMI | |
| 5 | Муфта | ||
| 6 | Насос охлаждения | ||
| 7 | Автоматическая система смазки | ||
| 8 | Пневмосистема | ||
| 9 | Линейные направляющие квадратного сечения по оси Х | HIWIN / PMI | Тайвань |
| 10 | Линейные направляющие квадратного сечения по оси Y | HIWIN / PMI | Тайвань |
| 11 | Линейные направляющие квадратного сечения по оси Z | HIWIN / PMI | Тайвань |
| 12 | 4-я ось (170 / 250 мм.) (опция) |
Конструктивные особенности
 | ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 | ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL, укомплектован высокоточным электрошпинеделем ведущего мирового производителя. Сборка шпинделей осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству. |
 | МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ (ТАЙВАНЬ) Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки. |
 | ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
|
 | ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости. |

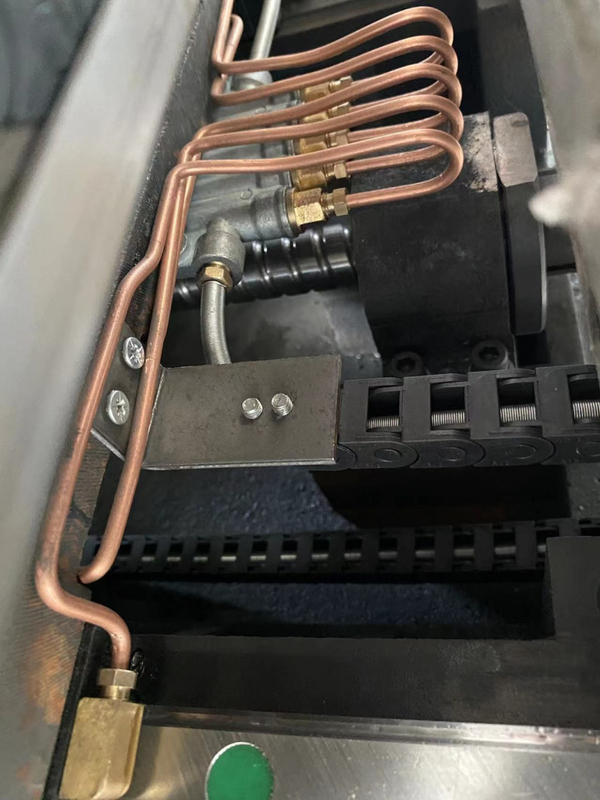

 | АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. |

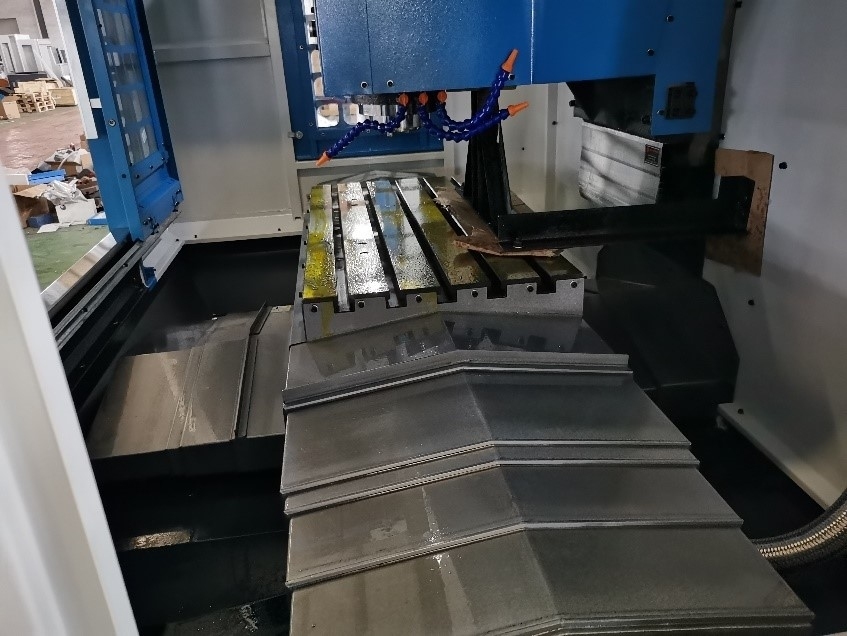

 | ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации. |
 | ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония). Контакторы – Sсhneider (Франция). |

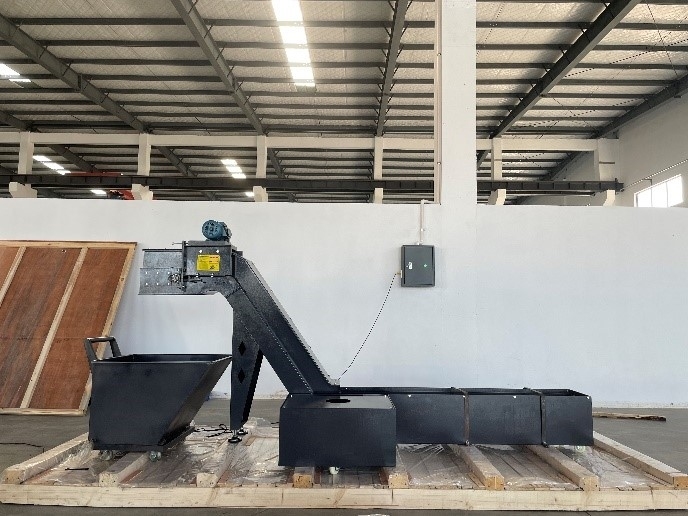

 | ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
