Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 800S NEW
| Основные характеристики | Значения |
| Длина стола, мм | 800 |
| Ширина стола, мм | 300 |
| Максимальные обороты шпинделя, об/мин | 8000 |
| Мощность двигателя, кВт | 5,5 |
Все характеристики >>
НАЗНАЧЕНИЕ:
Вертикальные обрабатывающие центры TOPMILL 800 предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Основные выполняемые операции: фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
METALTEC серии TOPMILL 800 – это высокотехнологичный станок, который применяется в различных отраслях:
- аэрокосмическая отрасль — обработка деталей двигателей, элементов планера, крепёжных узлов из лёгких сплавов;
- автомобильная промышленность — производство коробок передач, блоков цилиндров, шасси и других прецизионных компонентов;
- производство пресс-форм — изготовление матриц и пуансонов для литья и штамповки с высокой точностью геометрии;
- медицинское оборудование — обработка хирургических инструментов, имплантатов и диагностических приборов из нержавеющей стали и титановых сплавов;
- машиностроение — универсальное применение для серийного и единичного производства деталей любой сложности.
| Основные параметры | TOPMILL 800S NEW |
| Система управления | Siemens |
| Размеры рабочего стола, мм | 800 × 300 |
| Наибольшая нагрузка на стол, кг | 2500 |
| T‑пазы стола, мм | 3 × 14 × 78 |
| Перемещение по оси X, мм | 500 |
| Перемещение по оси Y, мм | 350 |
| Перемещение по оси Z, мм | 450 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 110–560 |
| Расстояние от шпинделя до колонны, мм | 380 |
| Направляющие перемещения, X / Y / Z, мм | 30 / 30 / 30 |
| Шарико‑винтовые пары, X / Y / Z, мм | 40 |
| Точность позиционирования, мм | ± 0,005 / 300 |
| Повторяемость, мм | ± 0,003 / 300 |
| Шпиндель VOLIS (Тайвань) — ременной привод | |
| Обороты шпинделя, об/мин | 8000 |
| Тип привода | Ременной |
| Крутящий момент, Н·м | 26,3 |
| Внешний диаметр шпинделя, мм | 120 |
| Мощность электродвигателя главного привода (пост. / 30 мин.), кВт | 5,5 / 7,5 |
| Инструментальная система AI MACH (Тайвань) | |
| Тип хвостовика инструмента | ВТ40 |
| Ёмкость магазина инструмента | 12 |
| Время смены инструмента, сек | 10–15 |
| Максимальный диаметр инструмента (полная/единичная загрузка), мм | 75 / 150 |
| Максимальный вес устанавливаемого инструмента, кг | 8 |
| Максимальная длина инструмента, мм | 130 |
| Давление воздуха, МПа | 0,6 |
| Скорость перемещений | |
| Быстрые перемещения по осям Х / Y / Z, мм/мин | 24 000 / 24 000 / 24 000 |
| Мощность серводвигателей по осям Х / Y / Z, кВт | 1,2 / 1,2 / 1,4 |
| Скорость обработки, мм/мин | 1–10 000 |
| Система охлаждения | |
| Объём бака, л | 100 |
| Макс. давление, бар | 2 |
| Мощность помпы СОЖ, кВт | 0,45 |
| Энергопотребление | |
| Напряжение, В / Частота, Гц | 380 ± 10 % / 50 ± 10 % |
| Общее энергопотребление, кВт | 10 |
| Габаритные размеры | |
| Длина, мм | 2000 |
| Ширина, мм | 2200 |
| Высота, мм | 2250 |
| Вес, кг | 2500 |
Нашли ошибку в описании? Сообщите нам!
КОМПЛЕКТАЦИЯ:
| № | Наименование | Спецификация | Информация |
| 1 | Шпиндель | BT40 / 120 | Ai Mach (Тайвань) |
| 2 | Магазин автосмены инструмента | BT40 - 12T | Ai Mach (Тайвань) |
| 3 | ШВП по оси Х / Y / Z | 2816 | LSK (Тайвань) |
| 4 | Подшипники | P4 | NSK / FAG (Япония) |
| 5 | Пневмосистема | AirTac (Тайвань) | |
| 6 | Линейные направляющие квадратного сечения по осям Х / Y /Z | 30 / 30 / 30 мм | LSK (Тайвань) |
Конструктивные особенности:
 | ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности. |

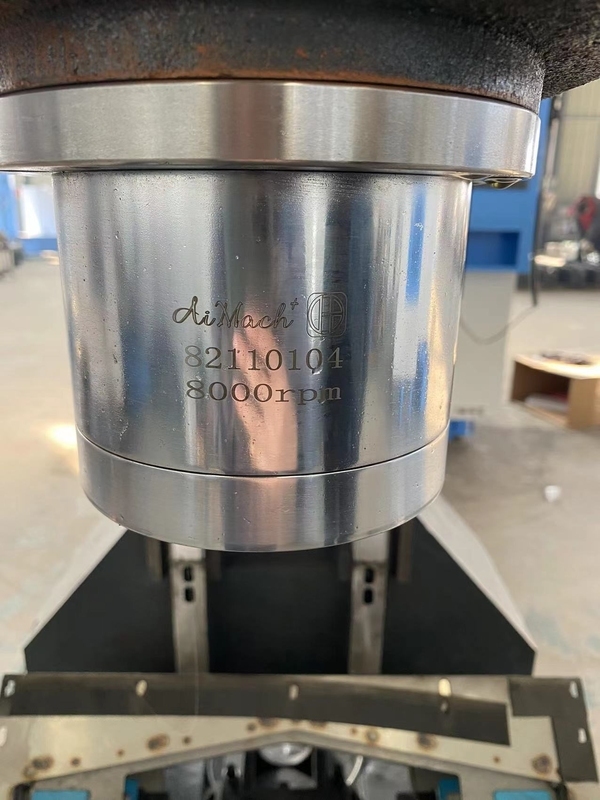

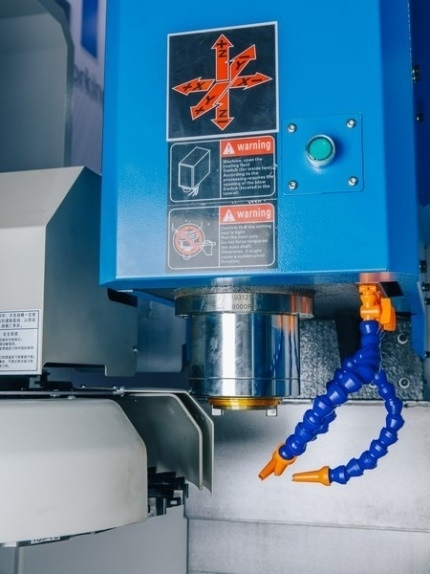

 | ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ Ai Mach Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 800, укомплектован высокоточным шпинделем одного из ведущего производителя – AiMach (КНР). Сборка шпинделей - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели превосходят свои аналоги по мощностным параметрам, точности, ресурсу и качеству. |
 | ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ Установленные на осях перемещения серводвигатели, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей. |

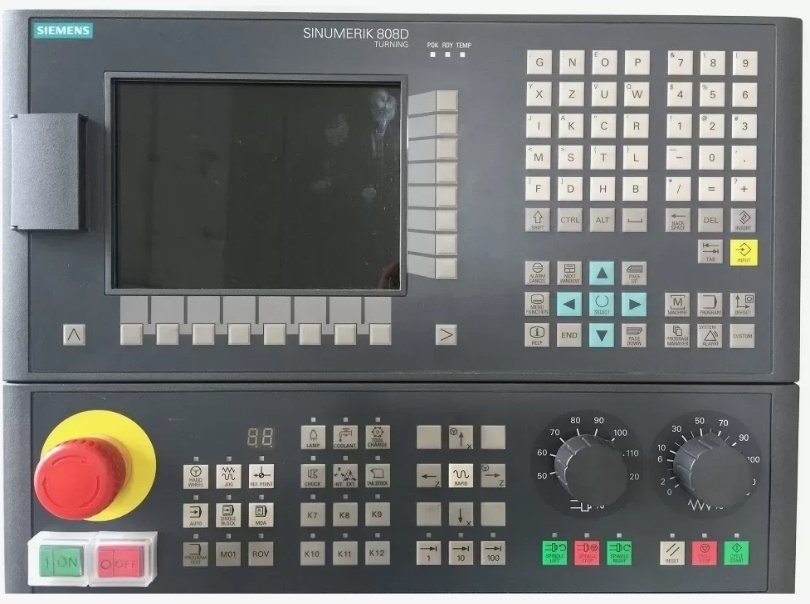

 | СИСТЕМА УПРАВЛЕНИЯ METALTEC TOPMILL 800 поставляется с установленными различными системами ЧПУ.
Расширенные версии программного обеспечения имеют подготовку под установку 4 оси станка, что увеличивает функционал и возможности обработки. |

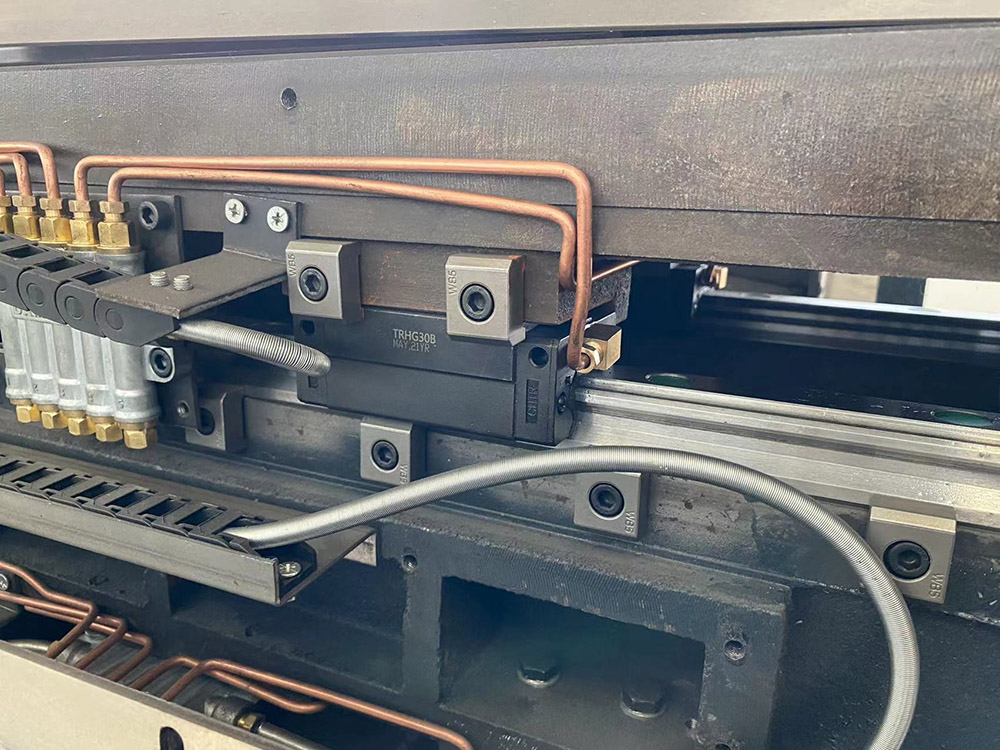

 | ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И КАРЕТКИ LSK (ТАЙВАНЬ)
|

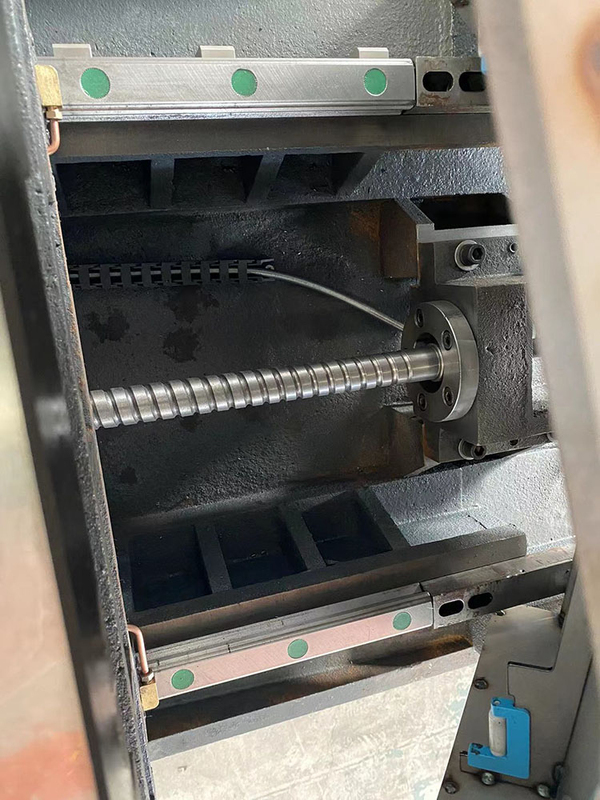

 | ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ LSK (ТАЙВАНЬ) Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи LSK используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости. |
 | СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ Предназначена для охлаждения инструмента во время обработки. |
 | АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. |
 | ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации. |

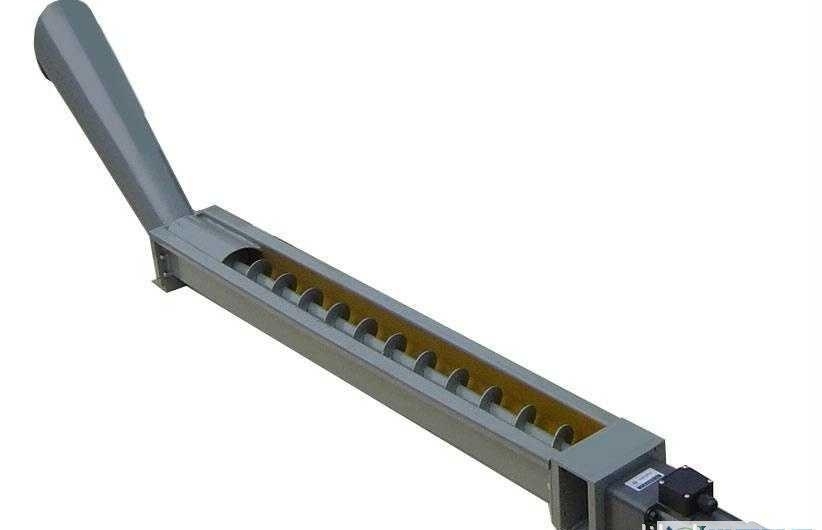

 | СТРУЖЕЧНЫЙ КОНВЕЙЕР Удаляет стружку из зоны резания в автоматическом режиме, что позволяет минимизировать время обслуживания станка при высокопроизводительной работе. Компактные размеры стружечного конвейера за счет установки под зону обработки экономит место в цеху. |
