Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 1370K NEW
| Основные характеристики | Значения |
| Длина стола, мм | 1300 |
| Ширина стола, мм | 700 |
| Максимальные обороты шпинделя, об/мин | 10000 |
| Мощность двигателя, кВт | 11 |
Все характеристики >>
НАЗНАЧЕНИЕ:
Вертикальные обрабатывающие центры TOPMILL 1370 предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Основные выполняемые операции: фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
METALTEC серии TOPMILL 1370 – это высокотехнологичный станок, который применяется в различных отраслях:
- аэрокосмическая отрасль — обработка деталей двигателей, элементов планера, крепёжных узлов из лёгких сплавов;
- автомобильная промышленность — производство коробок передач, блоков цилиндров, шасси и других прецизионных компонентов;
- производство пресс-форм — изготовление матриц и пуансонов для литья и штамповки с высокой точностью геометрии;
- медицинское оборудование — обработка хирургических инструментов, имплантатов и диагностических приборов из нержавеющей стали и титановых сплавов;
- машиностроение — универсальное применение для серийного и единичного производства деталей любой сложности.

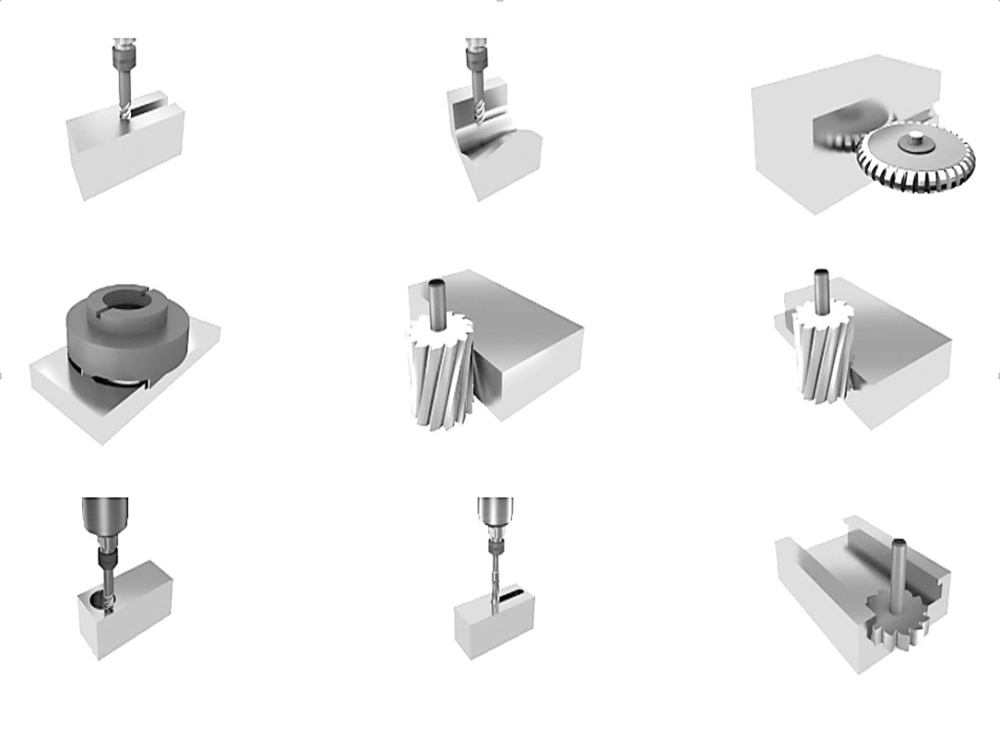

СТАНДАРТНЫЕ ВИДЫ ОБРАБОТКИ:
| Основные параметры | TOPMILL 1370K |
| Система управления | KND |
| Размеры рабочего стола, мм | 1300 × 700 |
| Наибольшая нагрузка на стол, кг | 1000 |
| T‑пазы стола, мм | 7–18 × 2 |
| Перемещение по оси X, мм | 1300 |
| Перемещение по оси Y, мм | 700 |
| Перемещение по оси Z, мм | 700 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 120–810 |
| Расстояние от шпинделя до колонны, мм | 750 |
| Направляющие перемещения, X / Y / Z, мм | 30 / 30 / 30 |
| Шарико‑винтовые пары, X / Y / Z, мм | 40 |
| Точность позиционирования, мм | ± 0,005 / 300 |
| Повторяемость, мм | ± 0,003 / 300 |
| Шпиндель — прямой привод | |
| Обороты шпинделя, об/мин | 10 000 |
| Крутящий момент, Нм | 52,5 |
| Внешний диаметр шпинделя, мм | 150 |
| Мощность главного электродвигателя (пост. / 30 мин.), кВт | 11 / 15 |
| Инструментальная система AIMATCH | |
| Тип хвостовика инструмента | ВТ40 |
| Ёмкость магазина инструмента | 24 |
| Максимальный вес устанавливаемого инструмента, кг | 8 |
| Максимальный диаметр устанавливаемого инструмента, мм | 80 / 160 |
| Максимальная длина устанавливаемого инструмента, мм | 300 |
| Время смены инструмента (полный цикл / замена), сек | 10 / 2 |
| Давление воздуха, МПа | 0,6 |
| Скорость перемещений | |
| Быстрые перемещения по осям Х / Y / Z, мм/мин | 24 000 / 24 000 / 20 000 |
| Скорость обработки, мм/мин | 10 000 |
| Серводвигатели (SIEMENS), кВт | 2,5 / 2,5 / 3 |
| Система охлаждения | |
| Объём бака, л | 160 |
| Макс. давление, бар | 2 |
| Мощность помпы СОЖ, кВт | 0,75 |
| Энергопотребление | |
| Напряжение, В / Частота, Гц | 380 ± 10 % / 50 ± 10 % |
| Общее энергопотребление, кВт | 25 |
| Габаритные размеры | |
| Длина, мм | 3500 |
| Ширина, мм | 3400 |
| Высота, мм | 3150 |
| Вес, кг | 8500 |
Нашли ошибку в описании? Сообщите нам!
КОМПЛЕКТАЦИЯ:
| № | Наименование | Спецификация | Информация |
| 1 | Шпиндель | BT40 | |
| 2 | Магазин автосмены инструмента | BT40 - 24T | |
| 3 | ШВП по оси Х / Y / Z | Класс точности P4 HIWIN / PMI | |
| 4 | Подшипник винтовой | HIWIN / PMI | |
| 5 | Муфта | ||
| 6 | Насос охлаждения | ||
| 7 | Автоматическая система смазки | ||
| 8 | Пневмосистема | ||
| 9 | Линейные направляющие квадратного сечения по оси Х | HIWIN / PMI | Тайвань |
| 10 | Линейные направляющие квадратного сечения по оси Y | HIWIN / PMI | Тайвань |
| 11 | Линейные направляющие квадратного сечения по оси Z | HIWIN / PMI | Тайвань |
| 12 | 4-я ось (250 мм.) (опция) |
Конструктивные особенности

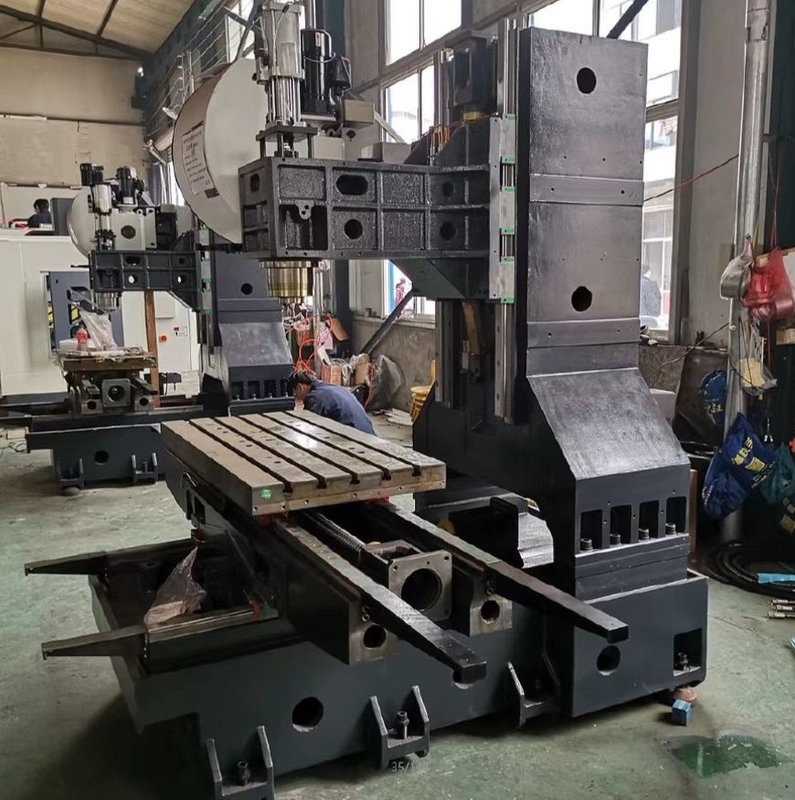

 | ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 | МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ПОЗИЦИИ Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки. |

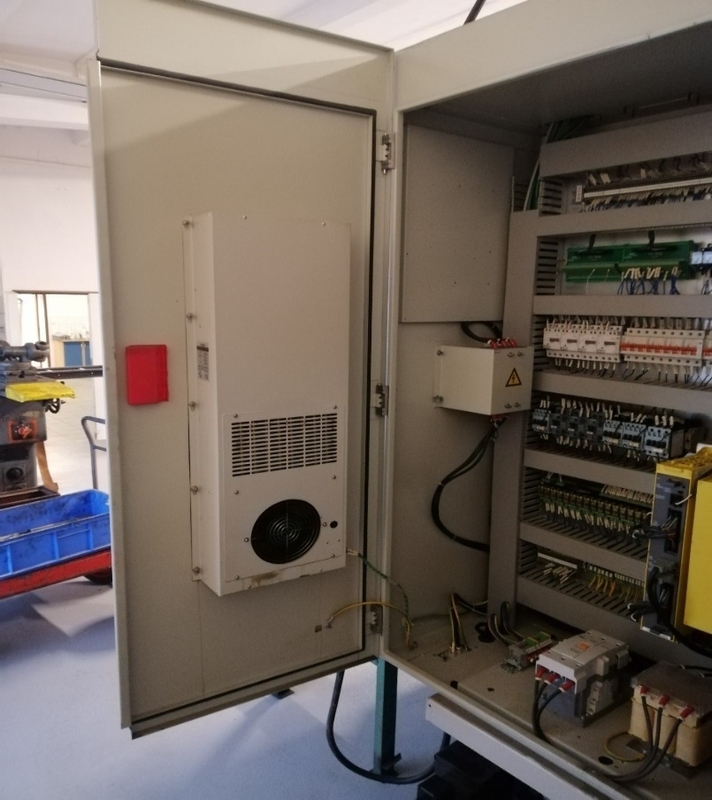

 | ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония). Контакторы – Sсhneider (Франция). |
 | ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ) Основными преимуществами являются:
|
 | ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости. |

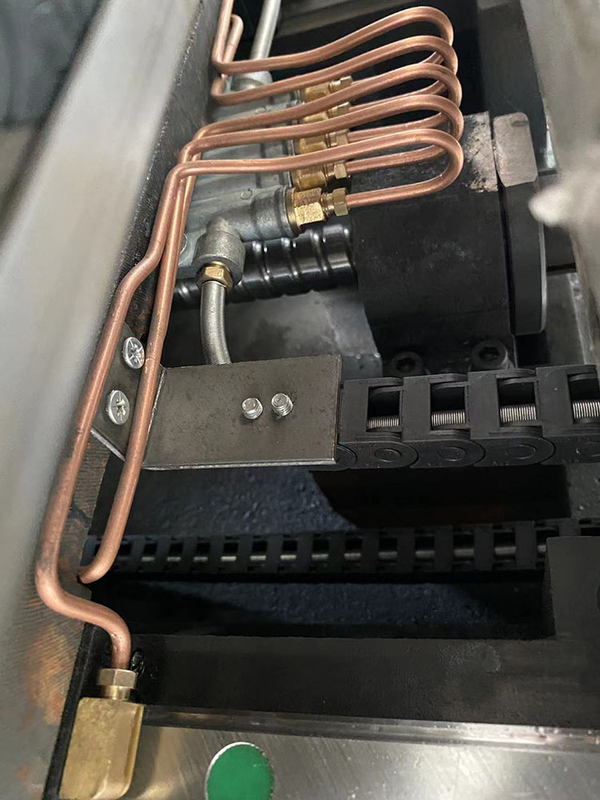

 | АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности. |

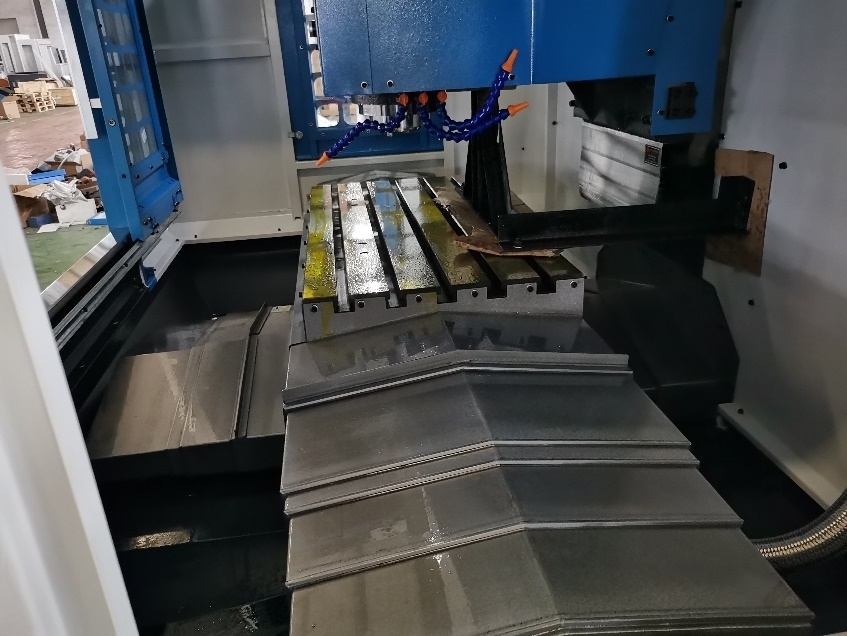

 | ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации. |
 | СИСТЕМА УПРАЛЕНИЯ Благодаря расширенному пакету функций в сочетании с высокодинамичными приводами, станок идеально подходит под высокие требования заказчика к точности при обработке штампов и пресс-форм. METALTEC TOPMILL 1370 поставляется с установленными различными системами ЧПУ, имеющих подготовку к подключению 4ой оси.
|

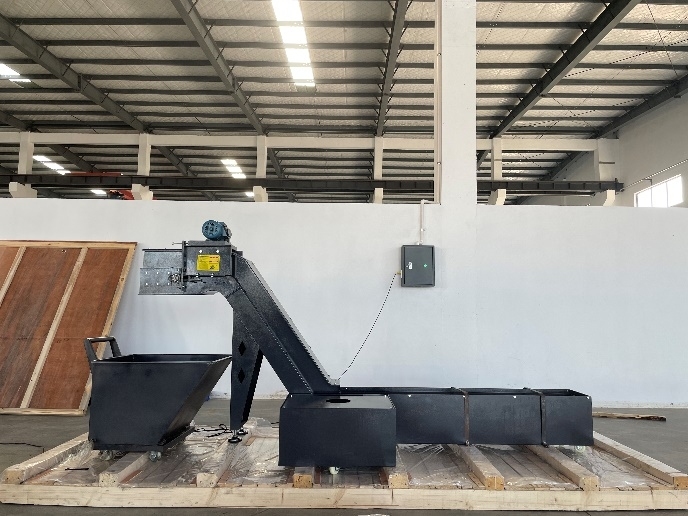

 | ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
