Токарный станок ЧПУ с наклонной станиной MetalTec ARTIST 55M
| Основные характеристики | Значения |
| Диаметр обработки детали над станиной, мм | 560 |
| Расстояние между центрами (РМЦ), мм | 575 |
| Максимальные обороты шпинделя, об/мин | 4000 |
| Диаметр отверстия шпинделя, мм | 63 |
| Мощность двигателя, кВт | 15 |
Все характеристики >>
ОПИСАНИЕ
Токарный станок ЧПУ с наклонной станиной – ARTIST 55M предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка его надежность и точность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
ОСОБЕННОСТИ
- Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость
- Направляющие качения (Тайвань)
- Гидравлический привод пиноли задней бабки
- Проходное отверстие шпинделя 50 мм
- Станина имеет индукционную закалку с твердостью > HRC55
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Оригинальные компоненты FANUC
ПРЕИМУЩЕСТВА
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности

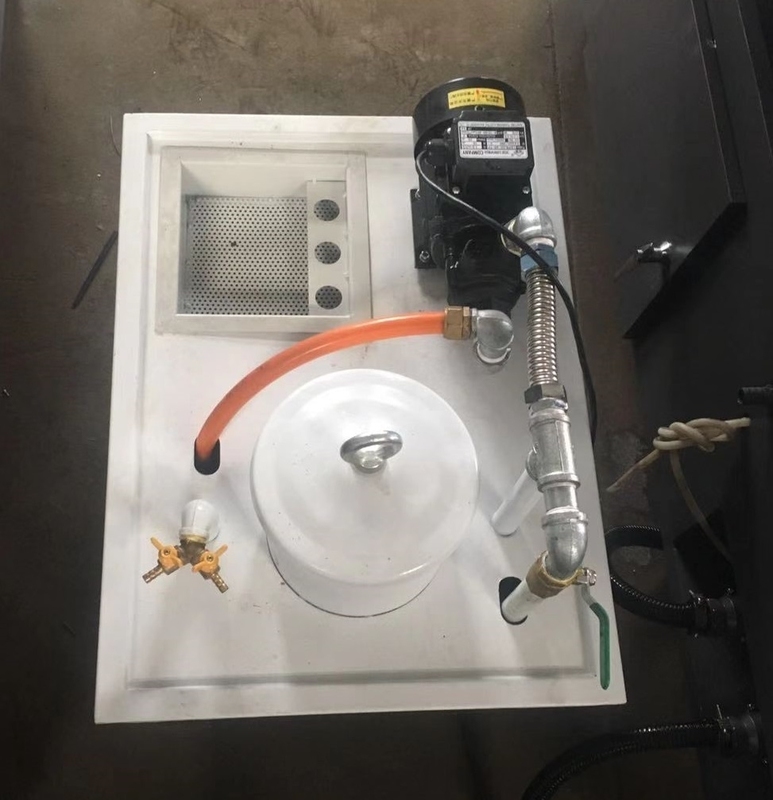

- Подача смазочно-охлаждающей жидкости в зону резки

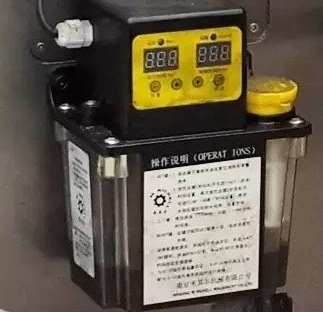

- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
- Кабинетная защита
- Шкаф с электрокомпонентами, степень защиты IP54
| Модель | MetalTec ARTIST 55M |
| Система ЧПУ | FANUC Oi-TF Type3 + manual guide |
| Серводвигатели по осям Х / Z | FANUC |
| Макс. диаметр над станиной, мм | 560 |
| Макс. диаметр над суппортом, мм | 280 |
| Расстояние между центрами, мм | 575 |
| Макс. диаметр обработки, мм | 350 |
| Макс. длина обработки, мм | 525 |
| Шпиндель | |
| Макс. обороты, об/мин | 4000 |
| Отверстие шпинделя, мм | 63 |
| Максимальный диаметр обработки прутка, мм | 50 |
| Торец шпинделя | A2-8 |
| Диаметр патрона, мм | 250 |
| Инструментальный резцедержатель | |
| Тип | 12‑ти позиционная револьверная голова Pragati DST‑100 |
| VDI‑40‑0°, шт | 1 |
| VDI‑40‑0° – 90°, шт | 2 |
| Рабочий диапазон оборотов, об/мин | 4000–4500 |
| Радиальный держатель инструмента | 4 шт. 25×25 |
| Держатель торцевого инструмента | 3 шт. 25×25 |
| Держатель расточных инструментов | 2 шт. 40 мм |
| Механическая задняя бабка | |
| Тип привода пиноли | гидравлический |
| Макс. перемещение, мм | 80 |
| Конус | MT5 |
| Двигатель | |
| Мощность двигателя, кВт | 11 / 15 |
| Насос СОЖ, Вт | 300 |
| Габаритные размеры | |
| Тип станины | наклонная |
| Длина, мм | 4300 |
| Ширина, мм | 2200 |
| Высота, мм | 2200 |
| Вес нетто, кг | 3100 |
| Вес брутто, кг | 3400 |
Нашли ошибку в описании? Сообщите нам!
Комплектация:
- кабинетное ограждение
- гидравлический патрон 250 мм
- 12-ти позиционная револьверная голова PRAGATI DST-100 VDI 40
- приводная система fanuc
- наклонная монолитная станина из чугуна
- направляющие качения и шарико-винтовые передачи - HIWIN (Тайвань)
- телескопические защиты
- электрический шкаф с компонентами
- транспортер для удаления стружки ленточного типа
Конструктивные особенности
 | КАБИНЕТНОЕ ОГРАЖДЕНИЕ Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса. |

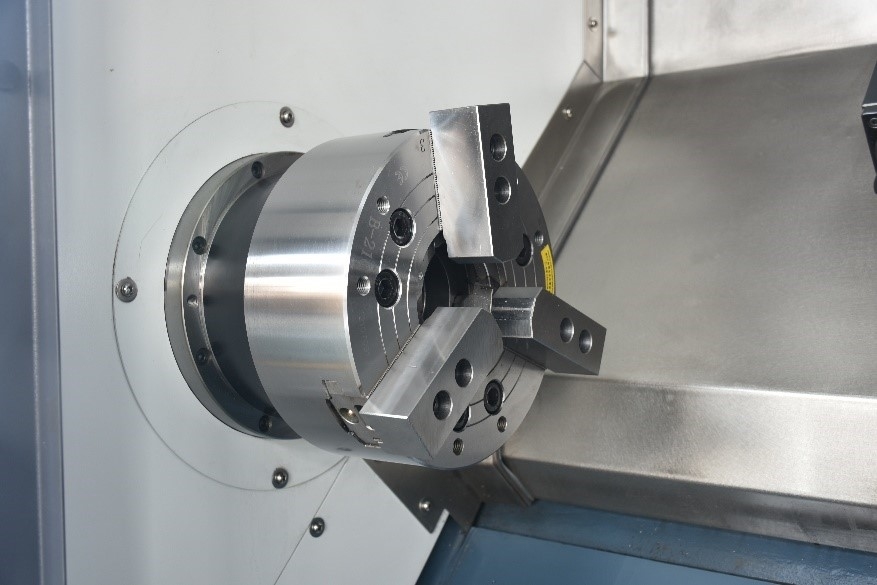

 | ГИДРАВЛИЧЕСКИЙ ПАТРОН 250 ММ Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.). Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 - 0.08 мм. |
 | 12-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Pragati DST-100 VDI 40 Максимальное количество устанавливаемых инструментов составляет – 12 ед., что делает данную револьверную систему более функциональной в сравнении с 6-ти, 8-ти позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25х25 мм |
 | ПРИВОДНАЯ СИСТЕМА FANUC Серводвигатели FANUC на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. Благодаря множеству технических инноваций приводная система задает новые стандарты в классе приводов станков. |
 | НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку: Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. В стандартной комплектации станки MetalTec NEXUS оборудованы виброопорами. |
 | НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ - HIWIN (Тайвань) Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой. |
 | ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования. |

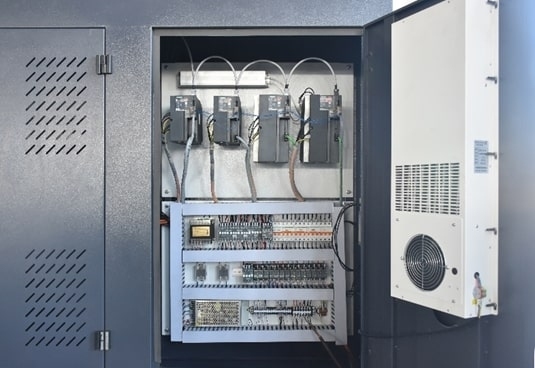

 | ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия). |
Опции
 | ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
