Станок для облицовывания кромок WoodTec Compact

Станок WoodTec Compact предназначен для выполнения операций по облицовке деталей кромочным материалом толщиной до 3 мм с последующей финишной обработкой кромок.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Основная область применения – изготовление панелей, фасадов и других элементов при производстве мебели и деталей интерьера.

КОНСТРУКЦИЯ И ОСОБЕННОСТИ СТАНКА

В одном агрегате разработчики объединили комплекс устройств, позволяющий выполнить полный цикл технологических операций по облицовке детали кромочным материалом толщиной до 3 мм.

Все, что требуется от оператора – положить заготовку на приемный стол.

Далее она зажимается прижимной траверсой и гусеничным транспортером перемещается к блоку нанесения клея. Клей наносится на склеиваемые поверхности и после подвода и прижатия пресс-группой облицовочного материала образуется прочное соединение. Перед подачей в зону склеивания предусмотрен предварительный подогрев поверхности детали. Тепло подается от направляющей линейки на входном участке транспортера.

После выхода из зоны склеивания излишки по длине наклеенного кромочного материала (свесы) удаляются агрегатом торцовки, а фрезерный блок снимает лишний материал по ширине. Циклевкой достигается окончательная геометрия стыковочного шва и удаление излишков клея, и, наконец, полировочный участок обеспечивает необходимую отделку поверхностей готовой детали.

Управление станком производится с помощью блока с 7-дюймовым сенсорным экраном, делающим работу оператора особенно удобной. На экране блока можно устанавливать необходимый температурный и скоростной режим и получать информацию о параметрах процесса, при этом система выдаст предупредительный сигнал в случае допущенной ошибки или возникшей неисправности.

WoodTec Compact отличается полной автоматизацией процесса облицовки. Он прост в управлении, надежен и выигрывает у конкурентов, предлагая отменное качество обработки за сравнительно небольшую цену.

Технические характеристики
Основные параметры Woodtec Compact
Толщина кромочного материала, мм 0,4 - 3
Толщина детали, мин/макс, мм 12 - 55
Размеры обрабатываемой детали (мин.) - длина x ширина, мм 120 x 80
Скорость подачи, м/мин 12
Мощность двигателей чистовой торцовки (2 шт.), кВт 2 х 0,22
Обороты пил, об/мин 12 000
Фрезы узла снятия свесов кромки по плоскости (2 шт.), мм Ø75; Z =" 4; "R2
Мощность двигателей фрезерного узла (2 шт.), кВт 2 х 0,37
Обороты, об/мин 12 000
Полировальный узел – мощность, кВт 2 х 0,18
Обороты, об/мин 1400
Общая мощность, кВт 5,11
Питающее напряжение (3 фазы), В 380
Давление сжатого воздуха, бар 6,5
Габаритные размеры
Длина, мм 2620
Ширина, мм 1080
Высота, мм 1340
Вес, кг 650

Нашли ошибку в описании? Сообщите нам!
Комплектация и особенности

Особенности станка

  • Скорость подачи 12 м/мин;
  • Подогрев направляющей линейки;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
  • Торцовочный узел для обрезки переднего и заднего свесов пилой;
  • Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12000 об/мин. Радиус фрезы 2 мм
  • Циклевка плоская;
  • Полировальный узел 2х0,18 кВт 1400 об/мин;
  • Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
  • Магазин подачи рулонного кромочного материала;
  • Пульт управления на передней панели станка;
  • Поддерживающий суппорт для габаритных заготовок;
  • Регулятор сжатого воздуха;

Схема обработки:

Торцовка Фрезерование свесов Циклевка плоская Полировка

Конструктивные особенности:

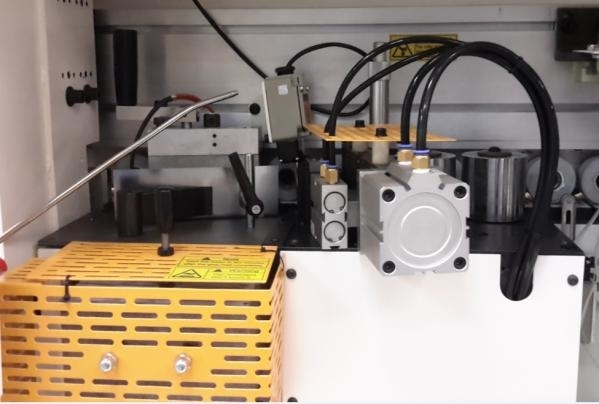

Клеевой узел

Клеевой бачок 1,5 лимеет нижнее расположение относительно клеенаносящего вала.
Винтовая точная настройка кол-ва клея – аккуратный клеевой шов.
Не требуется регулировка на толщину материала.

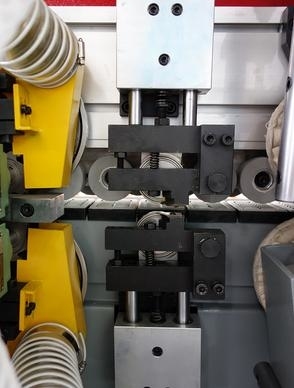

Торцовочный агрегат

Два промышленных двигателя (12000 об/мин), 2x0,22 кВт Две пилы Ф80 х Ф22, Z="20
Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.
Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

Отличительные особенности:

- простое линейное движение двух пил вверх-вниз;
- простая схема пневматики;
-  призматические направляющие, которые в пять раз стабильнее, чем круглые направляющие.

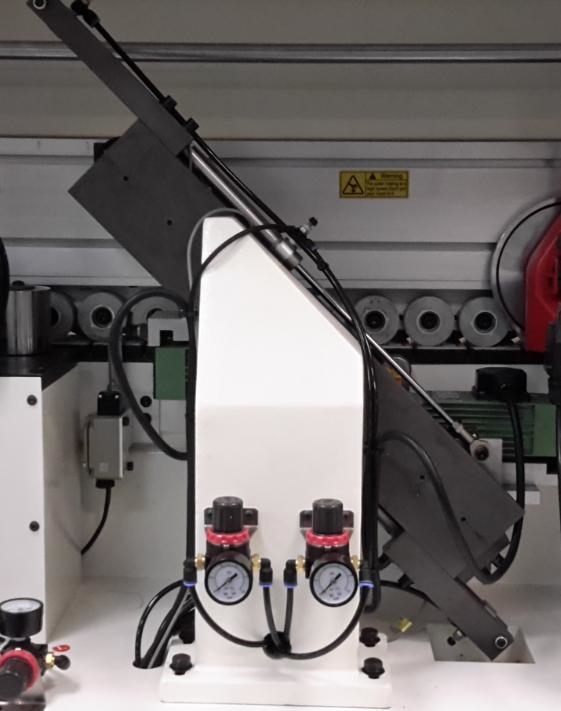

Узел фрезерный снятия свесов

Два промышленных двигателя (12000 об/мин) 2х0,37 кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.

Вертикальные копиры круглые большого диаметра осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность.

Оснащены счетчиками точной настройки на разную толщину кромки.

Фрезы целиковые 6 ножей Ф75; Z =" 4; "R2.


Узел плоской цикли

Узел финишной обработки кромки предназначен для удаления излишков клея на клеевом соединении.
Узел оснащен копирами для точной обработки кромки. Копиры находятся на минимальном расстоянии от края детали.


Полировка

Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:

Блеск обработанной поверхности, очищает от загрязнений.
Восстанавливает цвет после циклевочного узла.
Формирует микро радиус у тонкой кромки(притупляет острый край).
Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2х0,18 кВт.




Панель управления

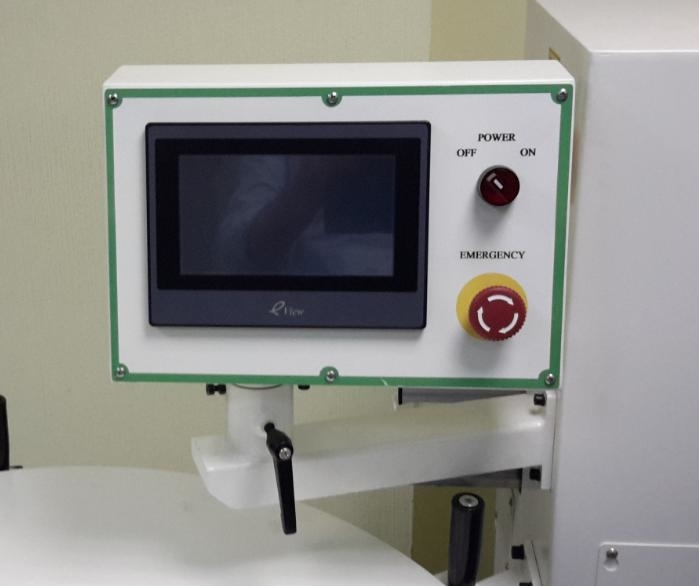

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.

Система показывает кол-во используемой кромки(счетчик длины кромки), количество обработанных деталей, кол-во отработанных часов.

В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

Настройка на толщину детали

С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.

Дополнительная оснастка

Вы можете добавить в заявку дополнительную оснастку, отметив "галочками" необходимые позиции.
После чего Вам необходимо заполнить форму ниже и отправить заявку.
Оставьте заявку и получите консультацию
Внимание! Вы можете добавить в заявку дополнительную оснастку! Выбрать оснастку
Общая сумма заказа: 779 200 руб.
