Многопильный станок MRS-170

Описание

Основные характеристики	Значения
Толщина заготовки, мм	170
Ширина заготовки, мм	500
Мощность двигателя, кВт	55

Все характеристики >>

Многопильный станок MRS-170 предназначен для распиловки бруса, лафета при изготовлении таких пиломатериалов, как доска, брус и т.п.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Станок MRS-170 относится к современному высокопроизводительному деревообрабатывающему оборудованию и применяется в заготовительном производстве строительной, мебельной и других отраслей.

УСТРОЙСТВО

Пильный вал станка MRS-170 с устанавливаемыми на нем дисковыми пилами (фрезами) расположен горизонтально и приводится во вращение электроприводом. На валу можно одновременно разместить несколько пил (количество по запросу). Расстояние между ними определяет толщину получаемого пиломатериала. Станок рассчитан на использование пильных дисков с диаметром от 385 до 505 мм. В связи с этим он оборудован механизмом регулировки высоты расположения вала, управляемым с помощью специальной рукоятки, и контрольной линейкой.

Положение пильного вала в процессе обработки не меняется. Распиловка производится продвижением материала через рабочую зону с помощью транспортера гусеничного типа, расположенного ниже оси пильного вала.

Располагаемый на приемном столе с рольгангом, лафет, брус продвигается оператором в рабочую зону, где попадает на транспортер и, прижимаемый к нему сверху специальными роликами, подхватывается и подается к вращающимся пильным дискам.

Положение прижимных роликов изменяется с помощью механизма, оборудованного электроприводом, что позволяет быстро настраивать станок на материал различной высоты.

К достоинствам конструкции модели MRS-170 следует отнести бесступенчато регулируемую скорость подачи материала, а также систему защиты от перегрузки и аварийной остановки привода.

Для сбора и отвода опилок станок оснащен накопительным бункером и патрубками подключения к автономному агрегату или цеховой системе удаления отходов и очистки воздуха.

Многопильный станок MRS-170 относится к оборудованию высокого уровня. Обладая повышенной мощностью и производительностью, он отвечает всем требованиям эргономичности и безопасности.

Характеристики

Основные параметры	MRS-170
Толщина бруса, мм	170
Ширина бруса, мм	не ограничена
Длина бруса (мин), мм	740
Пильный узел
Тип подачи	Гусеница
Количество пильных валов, шт.	1
Вертикальное перемещение валов	есть
Диаметр пильного вала, мм	80
Диаметр пил, мм	385-505
Расстояние между крайними пилами, мм	350
Количество пил (макс), шт.	по запросу
Постав пил	стойко-постоянный
Регулировка высоты прижимных вальцов	Электро-механическая
Количество подающих вальцев (верх), шт.	4
Количество подающих вальцев (низ), шт.	по запросу
Высота пропила, мм	170
Общие характеристики
Скорость подачи, м/мин	3-24
Мощность двигателя пильного вала, кВт	55
Мощность двигателя привода подачи, кВт	4
Размер и количество аспирационных отверстий, мм	2 х 150
Ширина приемного окна, мм	500
Габаритные размеры (ДхШхВ), мм	4460х1780х1870
Вес, кг	3500

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

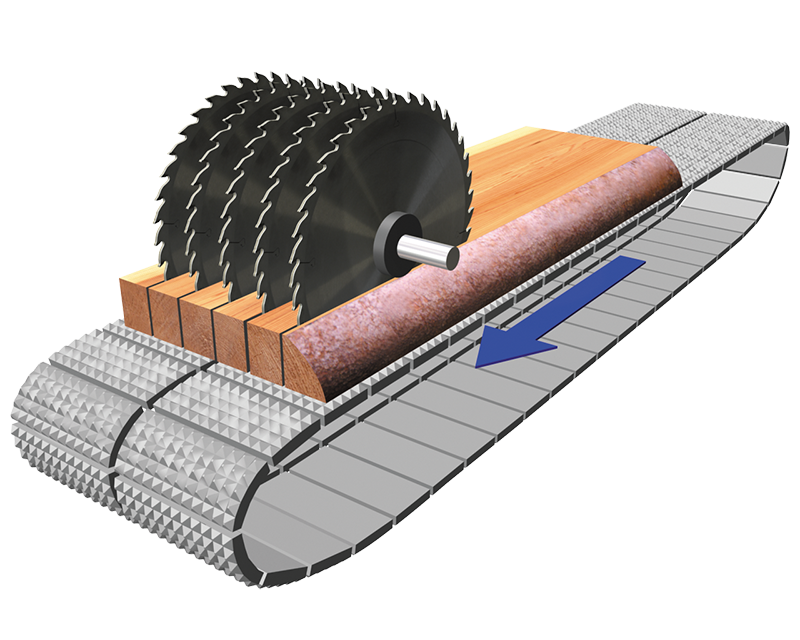

СХЕМА ОБРАБОТКИ:

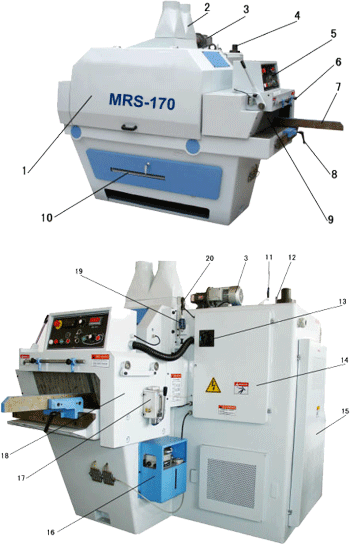

СОСТАВ СТАНКА:

Боковое ограждение откидывающееся
Патрубки стружкоприемников
Двигатель перемещения корпуса с при-жимными роликами
Держатель пил
Пульт управления
Позиционный рычаг контроля ширины резки
Направляющая линейка подачи заготовки
Рукоятки зажима направляющей линейки
Когтевая защита
Бункер отвода стружки
Рукоятка подъема пильного вала
Линейка контроля установки пилы
Вводной выключатель напряжения
Дверца электрошкафа
Дверца ограждения двигателя пильного вала
Смазочная станция
Ручной смазочный насос
Опоры когтевой защиты
Конечный выключатель ограничения пермещения корпуса прижимных роликов
Подвесной крюк

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

	Жесткий пильный вал Высокая точность изготовления и жесткость пильного вала позволяют получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами.
	Перемещение пильного вала по высоте Осуществляется с помощью рукоятки, благодаря чему возможна установка пил различного диаметра. Контроль высоты перемещения осуществляется по линейке.
	Надежный прижим заготовок Верхний прижим заготовки осуществляется по всей плоскости обработки с помощью прижимных роликов и плоской деревянной проставки, что обеспечивает геометрическую точность размеров пиломатериала. Перемещение корпуса с прижимными роликами осуществляется отдельным приводом и регулируется кнопками на пульте управления.
	Двигатель прижимных роликов Верхние прижимные ролики регулируются по высоте с помощью отдельного электродвигателя, что позволяет точно выставить уровень прижима по высоте заготовки.
	Конвейерная гусеничная подача заготовок Подача заготовки осуществляется конвейером с "ныряющей" гусеницей, что обеспечивает прямолинейность распиловки и высокую точность обработки. Скорость подачи регулируется бесступенчато в пределах 2,5 - 24 м/мин
	Централизованная смазка Благодаря установленной масляной станции, принудительная смазка обеспечивает наличие необходимого количества смазки между гусеницами конвейера подачи и направляющими. При отсутствии или недостатке масла в масляном бачке, привод конвейера подачи останавливается. Смазка обеспечивает долгий срок эксплуатации станка.
	Очистка подающей гусеницы Производится автоматически посредством специальной щетки. Удаление опилок продлевает срок бесперебойной службы станка.
	Пульт управления Эргономичный пульт управления обеспечивает удобство работы и обслуживания станка.
	Двойная когтевая защита Двойная когтевая защита (верхняя и нижняя) препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке. Она выполнена в соответствии с нормами и правилами по технике безопасности деревообрабатывающего оборудования.
	Эффективная система аспирации Два аспирационных патрубка позволяют более эффективно удалять стружку.
	Обеспечение безопасности Боковое ограждение пильного вала, а также откидывающийся шумоизоляционный кожух, обеспечивают безопасность работы оператора на станке.
	Массивная станина Надежная массивная станина, прошедшая специальную обработку, обеспечивает жесткость конструкции и долговечность работы станка без потери точностных параметров.
	Мощный двигатель пильного вала На станке установлен двигатель повышенной мощности, что позволяет распиливать заготовки высотой до 170 мм. Возможна установка двигателя мощностью 75 кВт (опция).
	Защита от перегрузок При увеличении нагрузки на пильный вал механизм гусеничной подачи автоматически снижает скорость подачи или может остановиться, что предотвращает повреждение деталей пильного вала или полотна пилы.
