Центр вращающийся с твердой вставкой нормальной точности тип 2530 D412A
Основные характеристики | Значения |
Конус хвостовика | КМ2 |
Точность, мм | 0,01 |
Все характеристики >>
При установке и закреплении детали, обрабатываемой на токарном станке, с помощью вращающегося станочного центра, особенно в случае, когда центровое отверстие небольшое, а твердость материала детали высока, высокое удельное давление в зоне контакта центрирующего конуса с деталью может привести к повреждению его поверхности.
Для повышения износостойкости и несущей способности рабочей поверхности конструкцию вращающейся части центра делают составной. В его коническую часть запрессовывают наконечник из твердого и износостойкого материала, такого как карбид вольфрама.
Предлагаемая серия центров с твердой вставкой нормальной точности включает в себя модели с диаметром центрирующего конуса от 12 до 40 мм и коническими посадочными хвостовиками размерности от MS2 до MS6.
Вращающиеся станочные центры с твердой вставкой рассчитаны на большие радиальные нагрузки, если сравнивать с центрами, имеющими наконечник аналогичной размерности, но монолитной конструкции. С повышенными нагрузками связано и оснащение их хвостовиками с конусом Морзе больших номеров.
Применение центра с твердой вставкой расширит технологические возможности токарной обработки, позволит более полно использовать потенциал станочного оборудования.

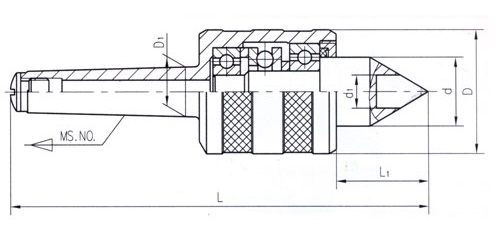

Основные параметры | D412A | |
Тип хвостовика | КМ2 | |
L,мм | 145 | |
L1,мм | 26 | |
D, мм | 45 | |
d,мм | 25 | |
D1,мм | 17,78 | |
d1,мм | 12 | |
Радиальная нагрузка, Н | 1500 | |
Обороты, об/мин | 5000 | |
Точность, мм | 0,01 |
