Станок фрезерный с наклоняемым шпинделем WoodTec FS150A

Назначение станка WoodTec FS150A – фрезерование продольных прямолинейных и профильных поверхностей заготовок из дерева.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Широкое применение станок находит на предприятиях мебельной отрасли, в производстве строительных деталей и элементов интерьера.

КОНСТРУКЦИЯ И ОСОБЕННОСТИ СТАНКА

Конструктивная схема имеет много общего с конструкцией станка FS130.

Основным отличием FS150A является возможность наклона оси вращения шпинделя до 45° от вертикали. Регулировка угла наклона шпинделя и приводимой им в действие фрезы производится специальным маховиком.

Вращением маховика производится и изменение положения фрезы по высоте.

В модели FS150A расширены возможности выбора скорости вращения инструмента. Скоростных режимов пять: 3000, 4000, 6000, 8000 и 10000 об/мин.

Изменяемое положение оси фрезы позволяет получать необходимую конфигурацию профиля обрабатываемых поверхностей без применения специального инструмента, тем самым обеспечивая существенное снижение себестоимости продукции.

Практика показывает, что фрезерный станок WoodTec FS150A – это универсальное и высокоэффективное оборудование, быстро окупаемое в производстве любого типа и объема.

Технические характеристики
Основные параметры WoodTec FS150A
Максимальная высота фрезерования, мм 150
Диаметр шпинделя, мм 32
Максимальный диаметр фрез в кожухе, мм 200
Вертикальный ход шпинделя, мм 190
Наклон шпинделя, град 0-45
Частота вращения шпинделя, об/мин 3000/4000/6000/8000/10000
Мощность, кВт 4
Размер основного стола, мм 1110х550
Размер каретки, мм 1110х260
Ход каретки, мм 800
Габариты, мм 1135х1525х1140
Масса, кг 480

Нашли ошибку в описании? Сообщите нам!
Комплектация и особенности

СХЕМА ОБРАБОТКИ:

Продольное фрезерование Фрезерование шипов и проушин Криволинейное фрезерование по шаблону

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Наклон шпинделя 0 - 45°

Позволяет расширить номенклатуру выпускаемых изделий без лишних затрат на инструмент. Наклон шпинделя «на оператора».

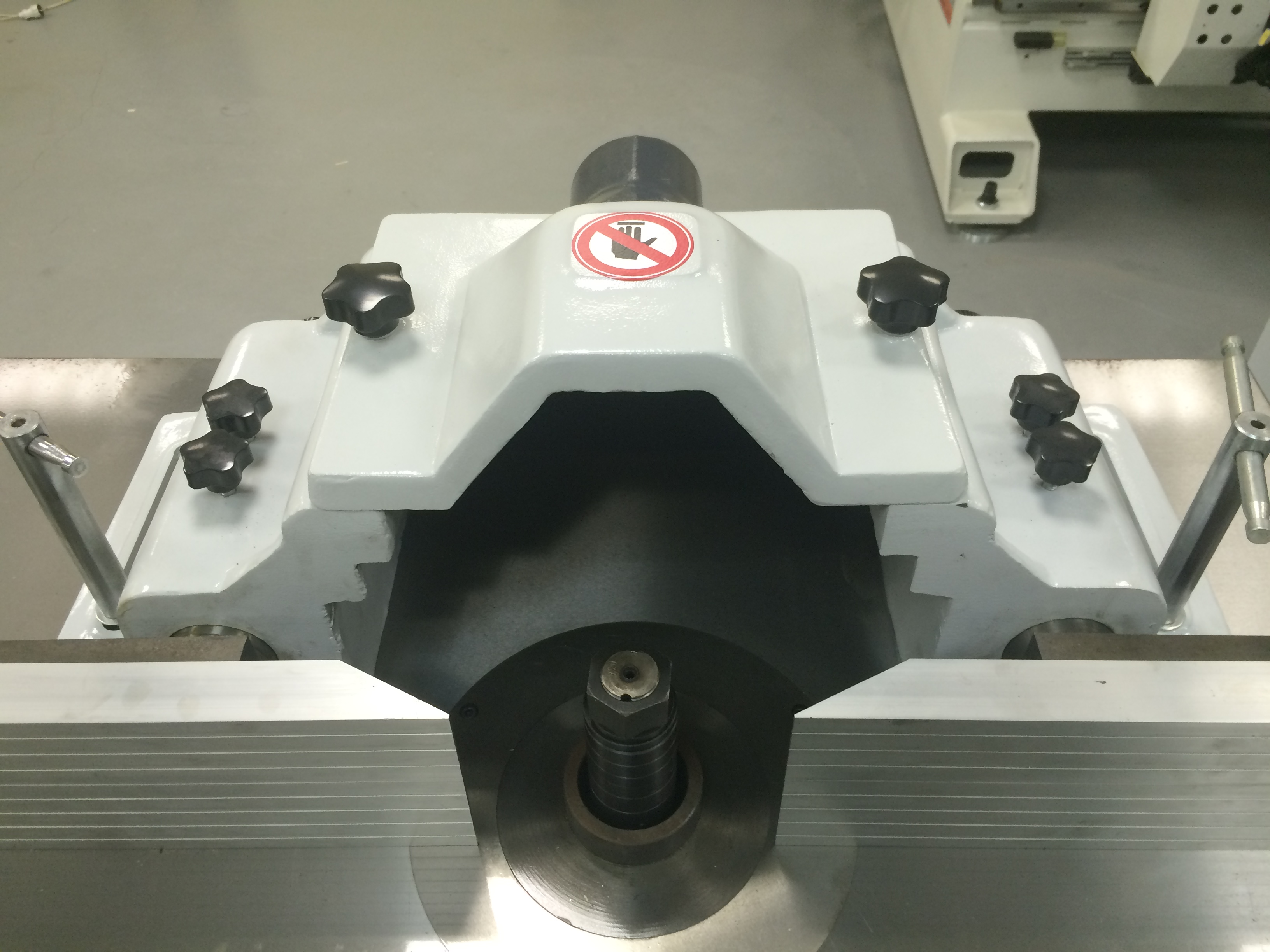

Защитный кожух

Кожух под фрезы диаметром до 320 мм.
Настройка направляющих линеек с помощью рукояток.
В кожухе предусмотрен выход под аспирацию Ф 120 мм.

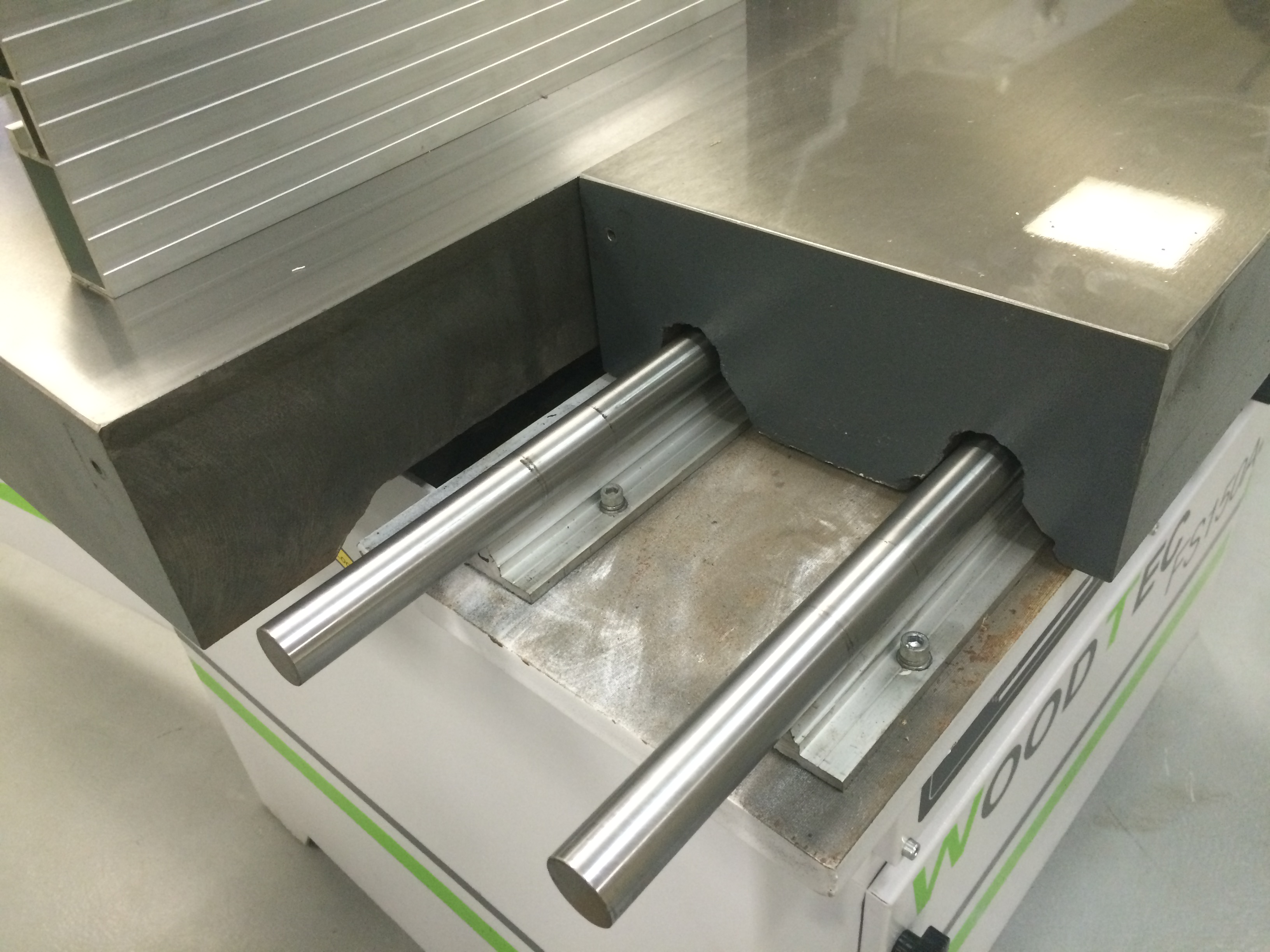

Направляющие каретки

Чугунная каретка перемещается по двум мощным цилиндрическим стальным направляющим.

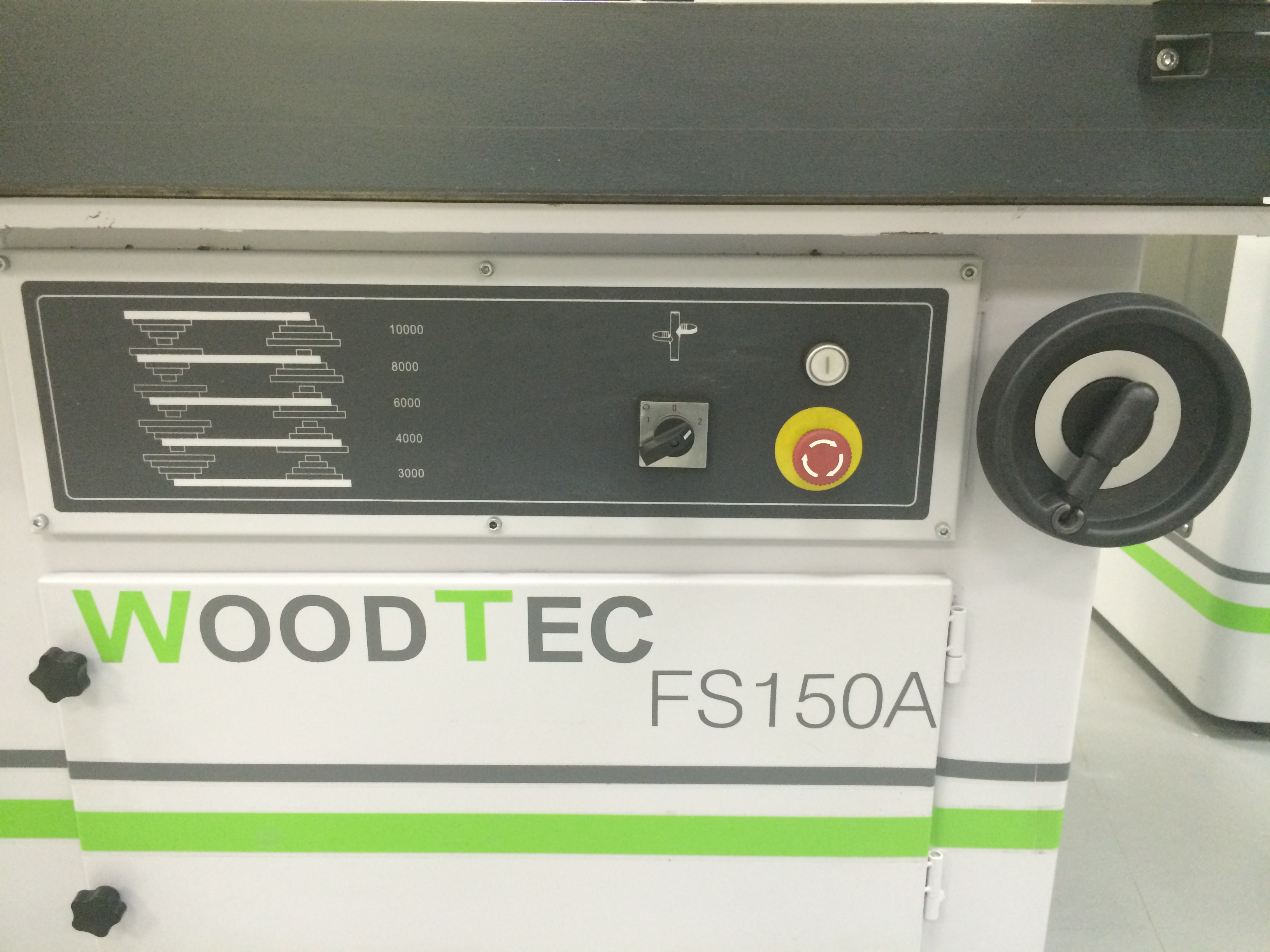

Панель управления

На передней панели станка расположен маховик подъема/опускания шпинделя, а также переключатель направления вращения шпинделя – реверс и кнопки включения и выключения.

Маховик наклона шпинделя

Наклон осуществляется маховиком по градуированной шкале. В центре маховика расположена рукоятка жесткой фиксации угла наклона.
Рычаг сверху маховика предназначен для фиксации шпинделя после установки нужной высоты.

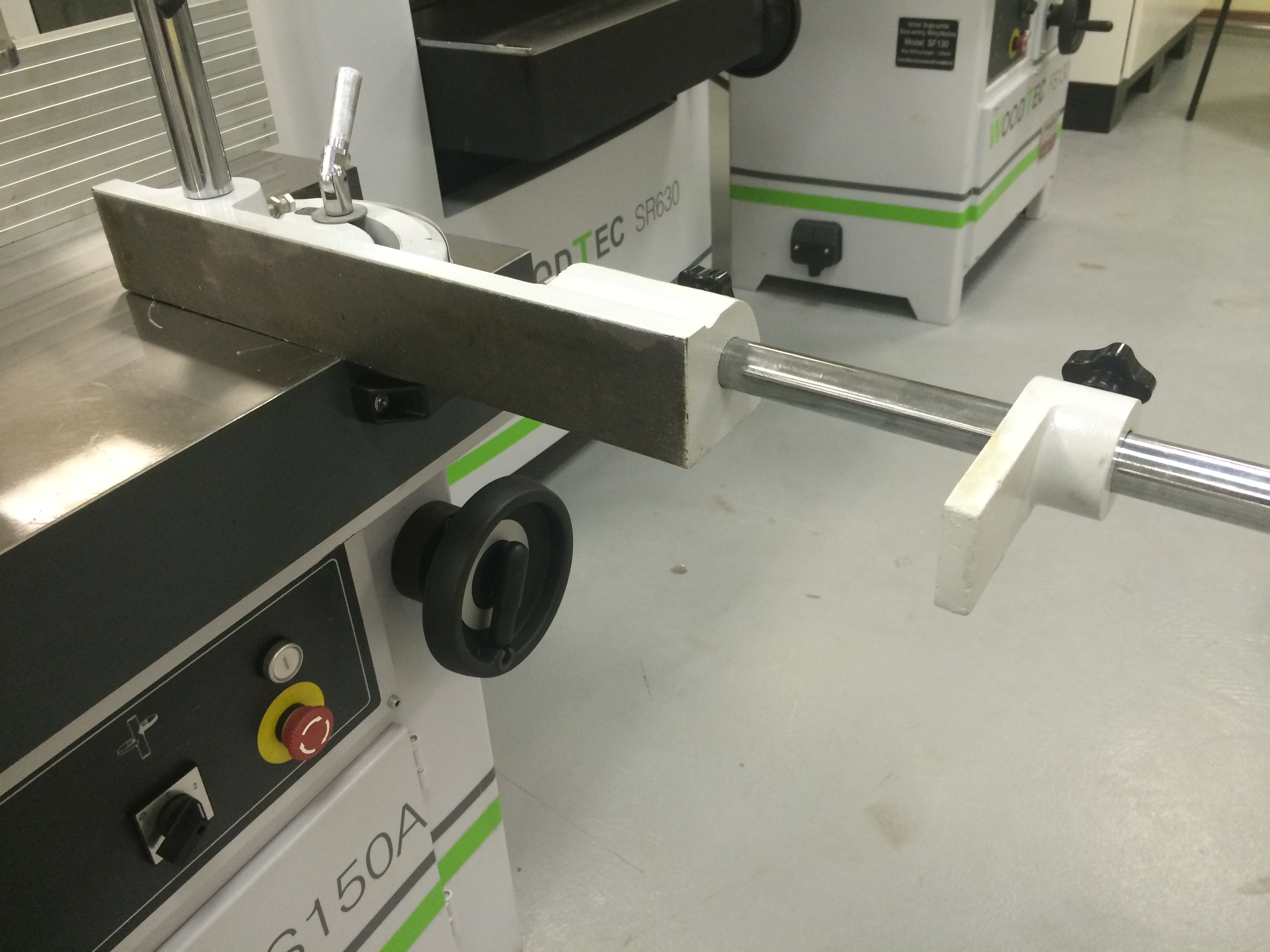

Упорная линейка

Поворотная упорная линейка для шипорезных работ может быть установлена под нужным углом по шкале.

Эксцентриковый прижим

Входит в комплект поставки. Надежно фиксирует заготовку на каретке.

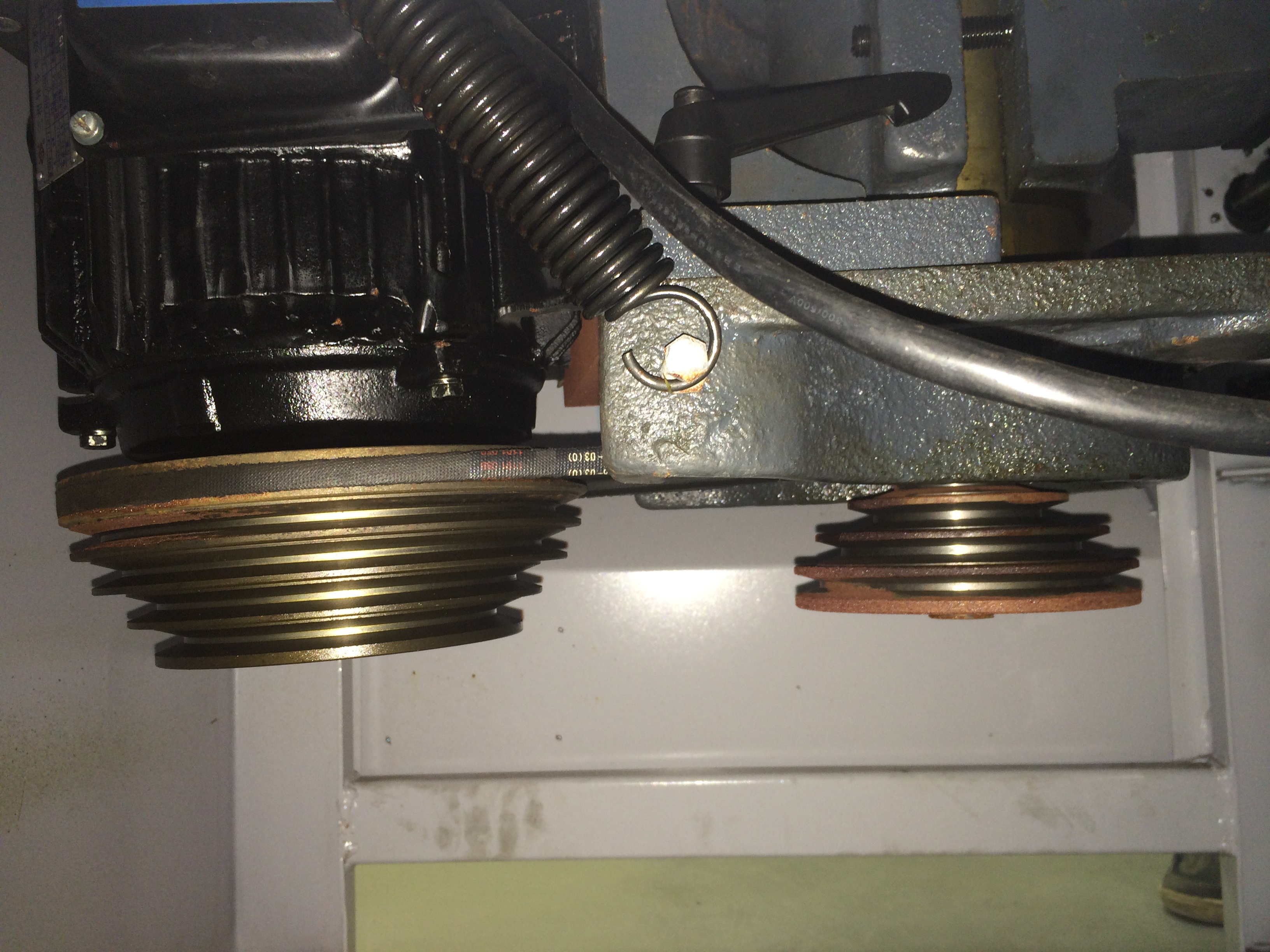

Моторный отсек

Привод шпинделя от электродвигателя мощностью 4кВт посредством клиноременной передачи. Частота вращения регулируется путем переставления ремней.
5 частот вращения позволяют подобрать режимы резания под любые задачи:
3000, 4000, 6000, 8000, 10000 об/мин

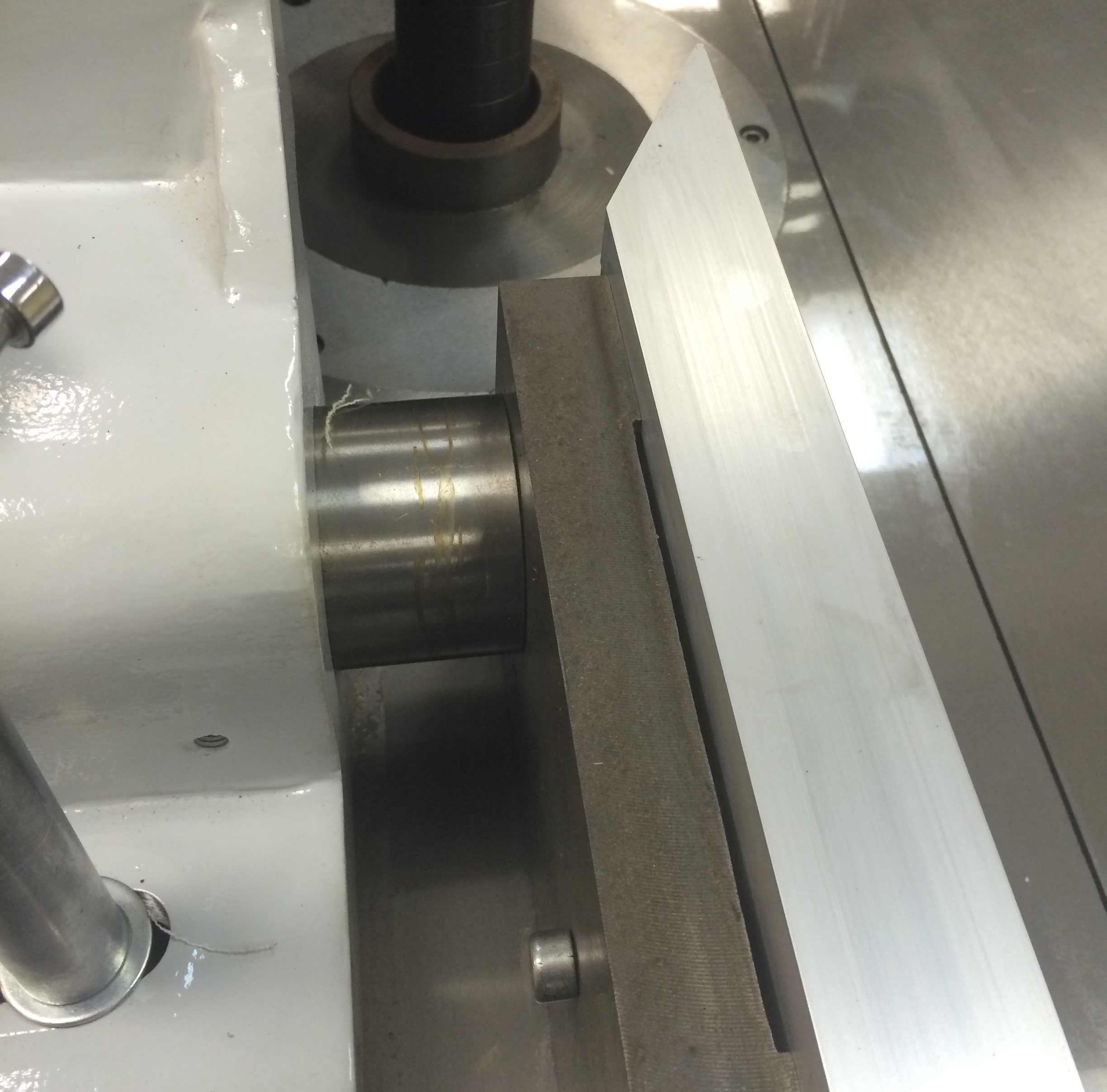

Направляющие линейки

Длина каждой линейки 425мм. Перемещение и крепление линейки к кожуху на массивной стальной направляющей.

Автоподатчик (дополнительное оборудование)
Увеличивает производительность станка. Повышает уровень безопасности оператора.

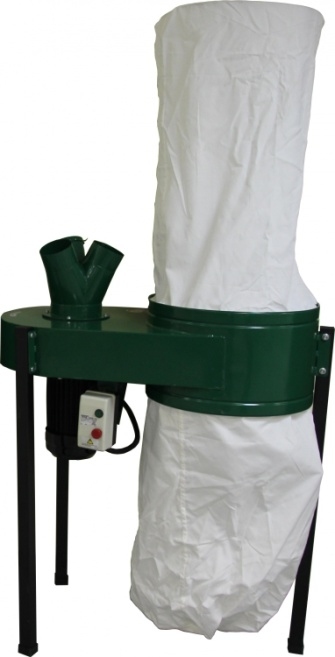

Аспирационная установка (дополнительное оборудование)
Обеспечивает отвод стружки из зоны резания.
Как следствие повышает ресурс инструмента и качество обрабатываемой заготовки.

Дополнительная оснастка
