Фрезерно-гравировальный станок WoodTec HA 2030 с ЧПУ с автоматической сменой инструмента

2 222 206 руб. 1 842 579 руб.
WoodTec HA 2030
600
Woodtec
Рассчитать
Описание
Основные характеристики Значения
Длина зоны обработки (X), мм 2080
Ширина зоны обработки (Y), мм 3000
Мощность, кВт 9

Все характеристики >>

   Фрезерно-гравировальный станок WoodTec HA 2030 с числовым программным управлением (ЧПУ) выполняет широкий круг операций по изготовлению двух- и трехмерных орнаментов и изображений на панелях, плитах и листовых заготовках из массива дерева, пластмассы и других материалов, а также для вырезания фигурных деталей из материалов такого типа.

ОБЛАСТЬ ПРИМЕНЕНИЯ

    Модель HA 2030 наиболее широко применяется в декоративной и художественной обработке фасадов мебели, в производстве дверей и деталей интерьера, при изготовлении рекламной продукции, а также во многих других областях, связанных с выполнением рельефов сложной конфигурации на поверхностях изделий.

КОНСТРУКЦИЯ И ОСОБЕННОСТИ СТАНКА

   Основным отличием станка HA 2030 от других моделей этой же серии и размерности является автоматическая смена инструмента. С этой целью он оснащен магазином, рассчитанным на размещение в нем восьми расположенных в линию патронов с фрезами различной конфигурации, заменяемых по командам блока ЧПУ в процессе обработки.

    Повышенную точность позиционирования и надежность работы обеспечивают используемые для перемещения инструмента серводвигатели Yaskawa. Они позволяют более чем вдвое увеличить максимальную скорость движения фрезы. Наряду с большей частотой вращения вала шпинделя это дает существенную прибавку в производительности станка.

   Технологические параметры и последовательность работы исполнительных механизмов задаются с помощью программного обеспечения ArtCAM, позволяющего создать алгоритм обработки самых сложных поверхностей.

   WoodTec HA 2030 оборудован патрубком для отвода опилок и загрязненного воздуха и комплектуется пылеулавливающим агрегатом, что обеспечивает чистоту и безопасность рабочего места, устраняет необходимость обеспечения работника средствами индивидуальной защиты.

По оснащенности и технологическим возможностям Фрезерно-гравировальный станок WoodTec HA 2030 представляет собой оборудование самого высокого современного уровня.

Характеристики
Основные параметры WoodTec HA 2030
Размеры зоны обработки X и Y, наибольшие, мм 2080х 3000
Перемещение шпинделя по оси Z, мм 320
Система смены инструмента Автоматическая
Тип магазина линейный
Количество инструментов в магазине 8
Тип передачи по оси Z ШВП
Тип передачи по оси X и Y Косозубые рейки
Тип рабочего стола Вакуумный и механический с «Т» - пазами крепления 4 зоны
Тип электродвигателей перемещения серводвигатели
Скорость рабочего хода, м/мин 0 – 20
Скорость холостого хода, м/мин 0 – 50
Частота вращения шпинделя, об/мин 0 –18 000
Мощность шпинделя, кВт 9
Тип охлаждения шпинделя воздушное
Тип цанги ER32
Посадочный диаметр инструмента, наибольший, мм 20
Напряжение, В 380
Частота тока, Гц 50
Общая установленная мощность, кВт 20
Габаритные размеры станка в упаковке, мм 4080 х 2250 х1430
Масса станка (брутто), кг 2500




Нашли ошибку в описании? Сообщите нам!
Комплектация и особенности

СХЕМА ОБРАБОТКИ:

КОМПЛЕКТАЦИЯ:

Наименование Кол-во, шт. Примечание
1 Электрошпиндель HQD, Китай.(воздушное охлаждение) 1 9 кВт 18 000 об/мин
2 Частотный преобразователь для плавного изменения оборотов электрошпинделя 1
3 Шкаф с электрокомпонентами станка 1
4 Ручной пульт управления станком Rich Auto 1 B57 version
5 Датчик измерения и калибровки инструмента 1 Стационарный, автоматический
6 Вакумный стол с «T-пазами» для возможности механической фиксации и сверх быстрой вакуумной. 1 2 роторно-пластинчатых вакуумных насоса фирмы BECKER 5,5 кВт (ОПЦИЯ)
7 Серводвигатели осевого перемещения 4 Yaskawa
8 Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) 3
9 Передача при помощи косозубых реек по осям X, Y (комплект) 2
10 Шарико-винтовая передача по оси Z 1
11 Набор патронов для автоматической смены инструментов (комплект) 1 ISO30
12 Набор цанг, фиксация гайкой (комплект) 1 ER32
13 Набор фрез для обработки дерева/МДФ/ДСП (комплект) 1
14 Набор гаечных ключей для обслуживания станка
15 Струбцина для механического крепления деталей (комплект) 1
16 Ящик с ЗИП 1
17 Аспирационный кожух на шпиндель. 1
18 Компрессор 1
19 Пылеулавливающий агрегат 1 3 кВт
20 Комплект воздуховодов 1
21 Программное обеспечение 1 на русском языке
22 Руководство пользователя 1 на русском языке

Конструктивные особенности:

ЦЕЛЬНОСВАРНАЯ СТАНИНА
Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ
За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У
Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.
ВАКУУМНЫЙ РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ ДЛЯ МЕХАНИЧЕСКОГО КРЕПЛЕНИЯ
Алюминиевый рабочий стол покрытый износостойким пластиком специально разработанным для совместного использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Также заготовку на стол можно крепить механически при помощи струбцин, для этого стол разделили на 4 зоны с помощью Т-образного профиля. В отличии от многих этот вакуумный насос роторно-пластинчатого принципа, который работает в разы дольше чем все конкуренты.

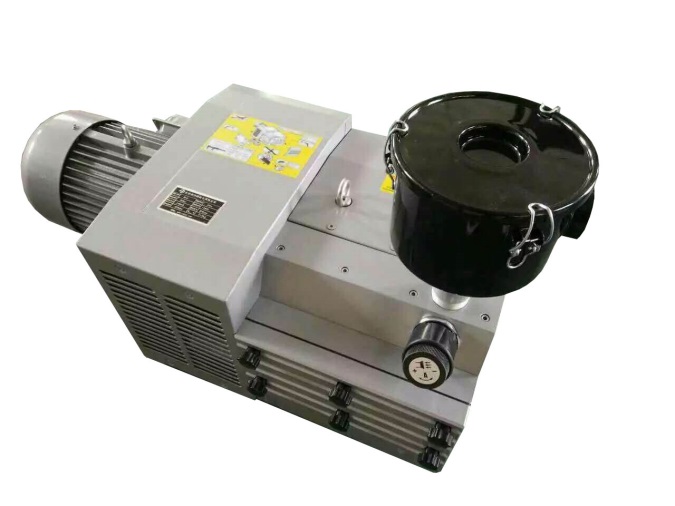

ВАКУУМНЫЙ НАСОС РОТОРНО-ПЛАСТИНЧАТОГО ТИПА (ОПЦИЯ)

В комплекте со станком может поставляться современный вакуумный насос роторно-пластинчатого типа BECKER мощностью 5,5 кВт и производительностью 160 м³ /час каждый.

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 9 КВТ - 18 000 ОБ/МИН «HQD» (КИТАЙ)
В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (9 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.
Шпиндель охлаждается воздушно-принудительно, что является современным способом (никаких ведер и баков с водой) за которыми надо следить.

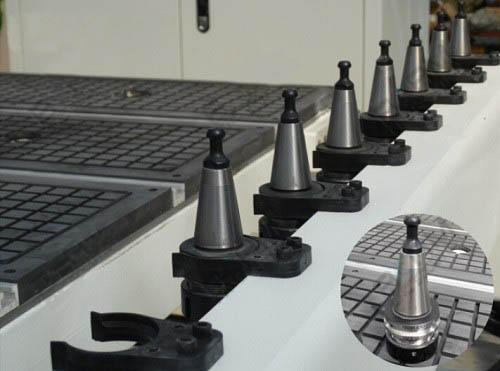

ЛИТЕЙНЫЙ МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 8 ПОЗИЦИЙ
Простая и надежная линейная конструкция магазина режущего инструмента на 8 патронов ISO 30 , гарантирует стабильную работу на весь срок службы станка. Станок укомплектован.

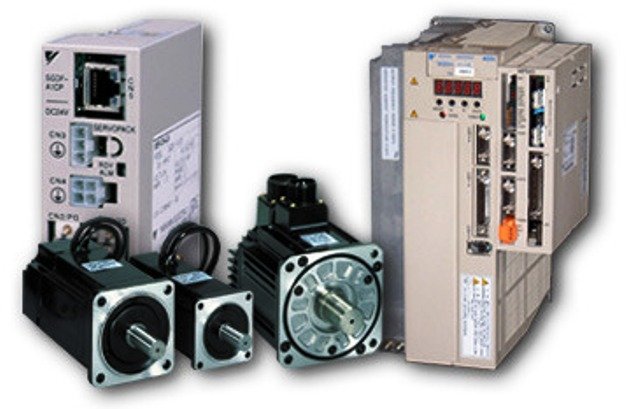

СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ)
На сегодня в мире эталоном качества и надежности в сервоприводах являются двигатели Yaskawa. Имеющими многоразрядный датчик положения и оперативной функцией автоматической подстройки. А 32-х разрядный RISC-процессор сервосистемы обеспечивает быстрое регулирование по скорости и по току , что делает невозможным практически накопление ошибок даже на самых высоких скоростях.  Мы поставили именно их для перемещения по осям Y, X и  Z в станок и теперь можем быть уверенны в скорости, точности и надежности.
АВТОМАТИЧЕСКИЙ ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА
Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

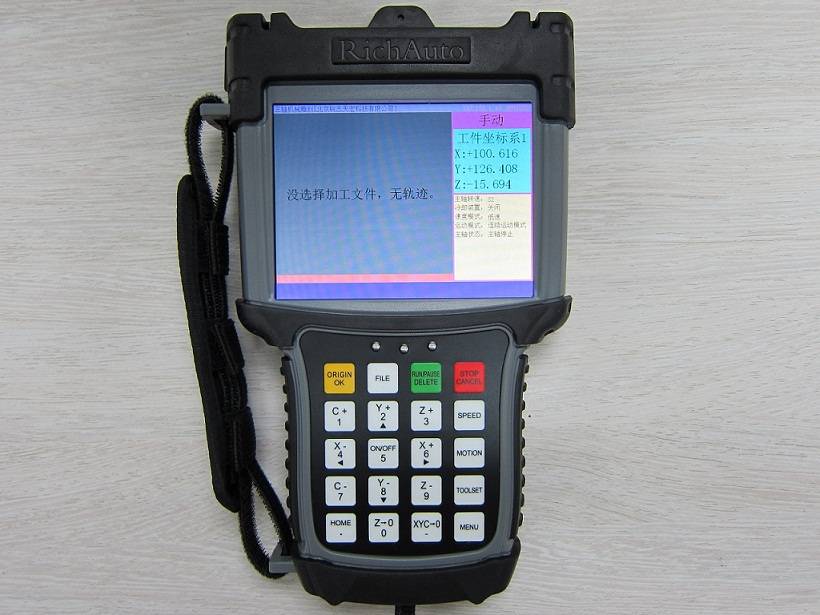

ПУЛЬТ УПРАВЛЕНИЯ (RICH AUTO B57)
На всех станках с автоматической и полуавтоматической сменой инструмента  мы  заменили стандартные DSP- пульты Rich auto  мод. А11 на B57 которая является специализированной а поэтому более удобной для работы на станках ,где требуется прописывание рабочих инструментов
АСПИРАЦИОННЫЙ КОЖУХ И ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ
В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки. Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.


ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ  «ArtCAM»

С ArtCAM вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ

Массив древесины




Фасады


Различные пластики, ПВХ, акрил и другие материалы.




Цветные металлы.
