Четырёхшпиндельный четырёхсторонний фрезерный станок Beaver-420

Beaver-420
506
КАМИ
Рассчитать
Описание
Основные характеристики Значения
Ширина заготовки, мм 200
Толщина заготовки, мм 120
Мощность, кВт 28,1

Все характеристики >>

НАЗНАЧЕНИЕ:

Предназначен для плоскостной и профильной обработки заготовок с четырех сторон за один проход с целью получения изделий точной геометрической формы и необходимой шероховатости поверхности.

 ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства.

Характеристики
Основные параметры Beaver-420
Количество шпинделей, шт 4
Размеры обрабатываемых заготовок, мм:
- ширина 20-200
- толщина 8-120
- длина наименьшая 250
Скорость подачи (бесступенчатая), м/мин 6-24
Диаметры шпинделей, мм 40
Диаметр фрез наружный, мм
- первого нижнего шпинделя 110...145
- правого и левого шпинделей 110...180
- верхнего шпинделя 110...180
Частота вращения шпинделей, об/мин 6000
Мощность двигателей, кВт
- первого нижнего шпинделя 5,5
- правого шпинделя 5,5
- левого шпинделей 5,5
- верхнего шпинделя 7,5
Мощность двигателя подачи, кВт 3
Мощность двигателя подъема траверсы, кВт 1,1
Общая установленная мощность, кВт 28,1
Диаметр патрубков стружкоприемников, мм 130
Габаритные размеры (длина*ширина*высота) мм: 2983*1572*1700
Масса, кг 3000




Нашли ошибку в описании? Сообщите нам!
Комплектация и особенности

СХЕМА ОБРАБОТКИ:

четырехсторонний станок beaver 420 схема обработки

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

ШПИНДЕЛИ
Четырехсторонний станок Beaver 620, высокоточные динамически сбалансированные шпиндели Высокоточные, динамически сбалансированные шпиндели изготавливаются из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов.
Четырехсторонний станок Beaver 620, шпиндели собраны с применениемвысокочных подшипников известной фирмы SKF Шпиндели собраны с применением высокоточных подшипников известной фирмы SKF (Европа) и не требуют смазки в процессе эксплуатации.
СТАНИНА
Четырехсторонний станок Beaver 620, комбинированная станина На всех четырехсторонних станках Beaver используется самый современный - комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающие стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья.
Четырехсторонний станок Beaver 620, подающий и рабочие столы прошли специальную термическую обработку Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.
НАЛАДКА И ОБСЛУЖИВАНИЕ СТАНКА
Четырехсторонний станок Beaver 620, настройка всех шпинделей легко и удобно Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,01 мм.
Четырехсторонний станок Beaver 620, централизованная система смазки Централизованная система смазки позволяет дистанционно осуществлять смазку узлов станка с помощью ручного насоса. При этом снижается время, затрачиваемое на обслуживание станка. Имеется отдельная система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи.
Четырехсторонний станок Beaver 620, возможность установки на первый шпиндель пазовой фрезы На горизонтальный шпиндель устанавливается пазовая фрезая и специальная линейка. Это позволяет формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки. Также благодаря этому можно убирать легкую кривизну заготовок, получая изделие точной геометрической формы.
СИСТЕМА ПОДАЧИ
Четырехсторонний станок Beaver 620, приводные верхние рифленые ролики Приводные верхние рифленые ролики на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок.
Четырехсторонний станок Beaver 620, редукторная система привода подающих Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок.
Четырехсторонний станок Beaver 620, три независимых пневматических регулятора Три независимых пневматических регулятора, управляющие прижимом трех независимых групп подающих роликов, обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Снижается время на переналадку станка, повышается производительность, в отличие от пружин - пневматика – стабильный и постоянный прижим заготовок на протяжении всего времени работы станка.
Четырехсторонний станок Beaver 620, боковой прижим Боковой прижим, установленный напротив правого вертикального шпинделя с пневматической регулировкой. Позволяет деликатно обрабатывать заготовки небольших сечений, исключая их повреждение.
Четырехсторонний станок Beaver 620, специально разработанный механизм подачи Специально разработанный механизм подачи коротких заготовок позволяет обрабатывать заготовки длинной от 180 мм при подачи торец в торец, и от 250 мм при подачи одной заготовки.
Четырехсторонний станок Beaver 620, цилиндрические направляющие Цилиндрические направляющие, разнесенные в начало и конец рабочей зоны станка увеличенного сечения. Благодаря мощной конструкции на станке возможно обработать массивные заготовки на протяжении всей смены и более.
Четырехсторонний станок Beaver 620, дополнительный приводной подающий ролик В базовой комплектации станка имеется 2 подающих приводных ролика в столе. Благодаря им на станке можно протягивать и обрабатывать заготовки естественной влажности, расширяя производственные возможности станка.

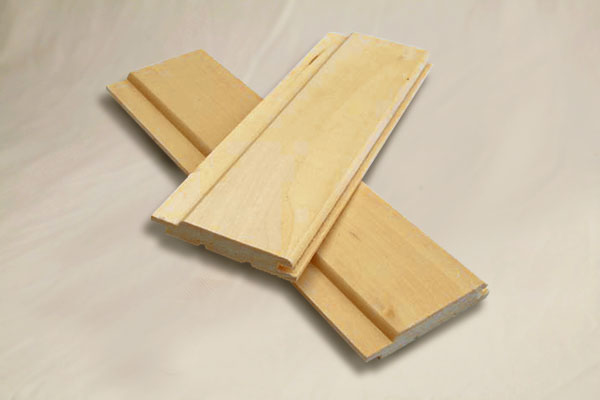

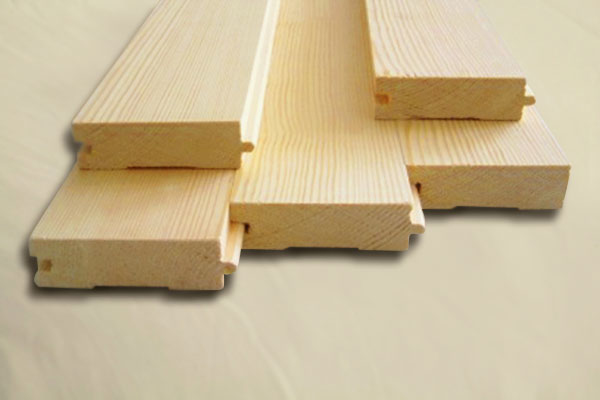

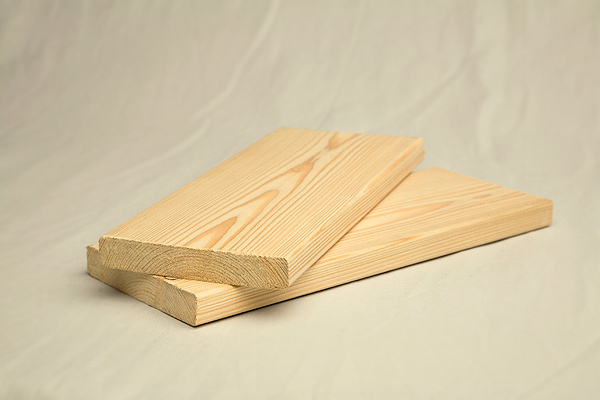

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
